Tabela de Rosca NPT – Rosca Cônica para Tubos
Rosca cônica americana para tubos (National Pipe Taper), perfil 60°, conicidade 1:16 no diâmetro. Veda pela própria rosca, com fita PTFE ou vedante.
- Linhas14
- Atualizada24 from October from 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Autolisp application for AutoCAD FPCAD
Click to learn about the tools for your project!
N3 Calculation Worksheets
Cálculos de engenharia prontos em Excel

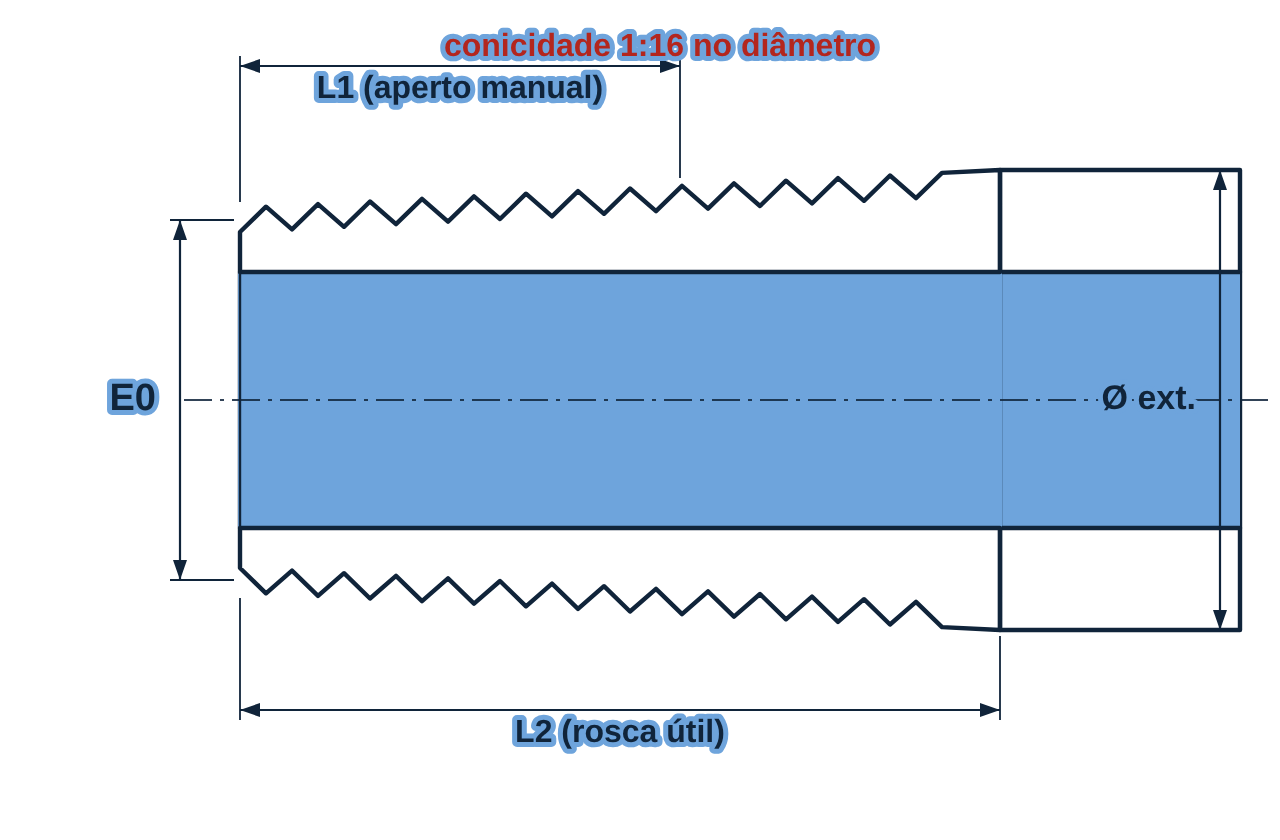

Variáveis da tabela
- E0
- Ø de flanco na ponta do tubo
- L1
- engajamento com aperto manual
- L2
- comprimento útil de rosca externa
- K0
- Ø menor na ponta (referência para a broca)
Como usar
- Não é intercambiável com BSP (55°): passos diferentes em 1/2", 3/4" e acima de 2".
| Size nominal | Fios por polegada | Ø ext. tube pol | Ø ext. tube mm | E0 mm | L1 aperto manual mm | L2 rosca útil mm | K0 Ø menor mm | Broca para macho |
|---|---|---|---|---|---|---|---|---|
| 1/16" | 27 | 0,312 | 7,9 | 6,89 | 4,1 | 6,6 | 6,14 | D (0,246") |
| 1/8" | 27 | 0,405 | 10,3 | 9,23 | 4,1 | 6,7 | 8,48 | R (0,339") |
| 1/4" | 18 | 0,540 | 13,7 | 12,13 | 5,8 | 10,2 | 11,00 | 7/16" |
| 3/8" | 18 | 0,675 | 17,1 | 15,55 | 6,1 | 10,4 | 14,42 | 37/64" |
| 1/2" | 14 | 0,840 | 21,3 | 19,26 | 8,1 | 13,6 | 17,81 | 23/32" |
| 3/4" | 14 | 1,050 | 26,7 | 24,58 | 8,6 | 13,9 | 23,13 | 59/64" |
| 1" | 11,5 | 1,315 | 33,4 | 30,83 | 10,2 | 17,3 | 29,06 | 1.5/32" |
| 1.1/4" | 11,5 | 1,660 | 42,2 | 39,55 | 10,7 | 18,0 | 37,79 | 1.1/2" |
| 1.1/2" | 11,5 | 1,900 | 48,3 | 45,62 | 10,7 | 18,4 | 43,85 | 1.47/64" |
| 2" | 11,5 | 2,375 | 60,3 | 57,63 | 11,1 | 19,2 | 55,87 | 2.7/32" |
| 2.1/2" | 8 | 2,875 | 73,0 | 69,08 | 17,3 | 28,9 | 66,54 | 2.5/8" |
| 3" | 8 | 3,500 | 88,9 | 84,85 | 19,5 | 30,5 | 82,31 | 3.1/4" |
| 3.1/2" | 8 | 4,000 | 101,6 | 97,47 | 20,9 | 31,8 | 94,93 | 3.3/4" |
| 4" | 8 | 4,500 | 114,3 | 110,09 | 21,4 | 33,0 | 107,55 | 4.1/4" |
Source: ASME B1.20.1; L2, K0 e consistência de E0 conferidos com Engineers Edge (tabela ASME B1.20.1). Brocas para macho sem alargador.
