Proyecto solicitado - Torre de prueba de caída |Día final 19 colocar 17|

Torre de prueba de otoño

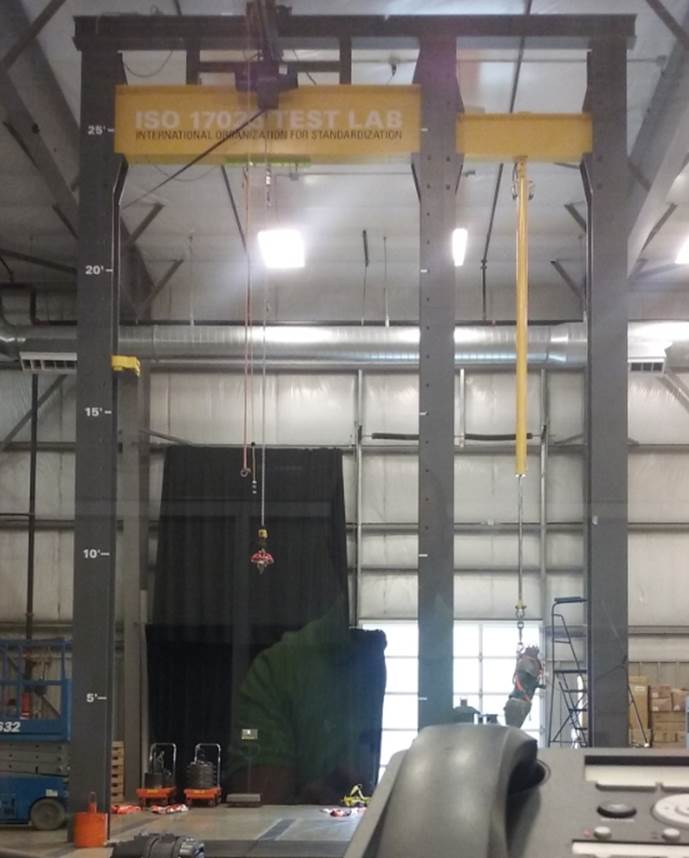

Buenas noches, solicito cotação para fornecimento de projeto para estrutura metálica,Foto de modelo adjunto.
Debe contener monumento de cálculo estructural, detalles constructivos (diseños), Modelo 3D, Lista de materiales detallados, Plan de carga sobre apoyos y arte.
Segue abaixo dados técnicos e foto ilustrativa:

– Altura: 9,5metro (chão até topo da viga mais alta)
– Frequência natural: 200Hz (medido no eixo vertical, pelo centro da viga amarela maior). Pergunta: ao atender esse requisito, atenderia automaticamente uma frequência menor (ex: 100Hz)?
– Deformação elástica máxima: 1mm, quando aplicada força estática de 20kN no mesmo ponto
– Largura interna da “trave maior”: 3,5metro
– Largura interna da “trave menor”: 1,5metro(onde se encontra o cilindro hidráulico)
– As vigas amarelas terão ajuste de altura (suportes pinados conforme foto).
– Teste de tração (à direita) terá carga máxima de 10T. (já temos o cilindro e sistema hidráulico)
– Suporte para talha: Deslocamento no plano horizontal de aprox.. 1metro (para “fora” da viga amarela)
– Carga máxima da talha: 500kg
– Parte traseira da viga amarela maior: deverá conter “recipiente” para acomodar a sobra de corrente da talha quando o gancho estiver retraido.
