Nom du projet demandé
Tour de test de chute
Images d'illustration
Description du projet et fonctionnalités requises

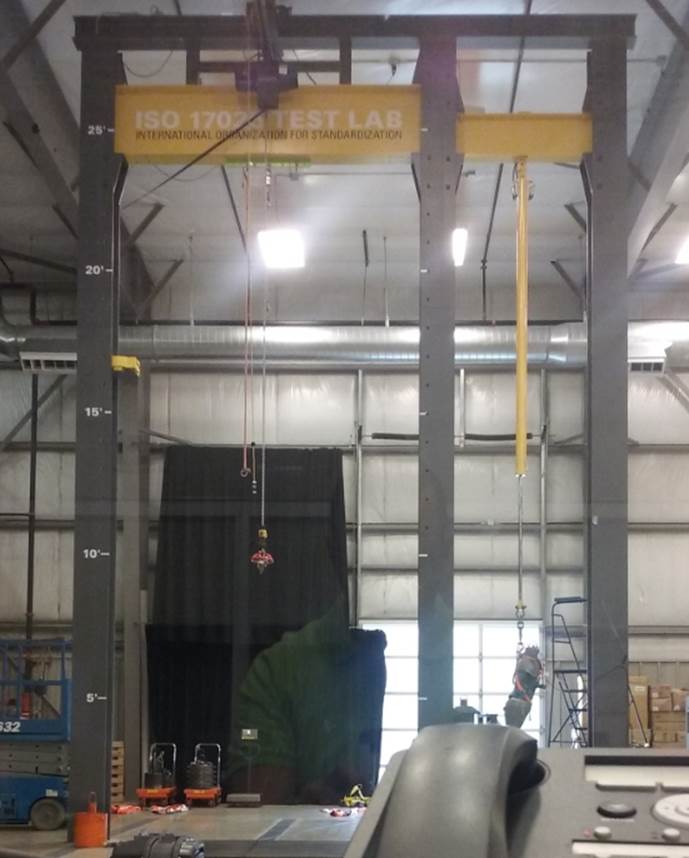

Boa noite, solicito cotação para fornecimento de projeto para estrutura metálica,photo du modèle ci-jointe.
Doit contenir un mémorial de calcul de structure, détails de construction (dessins), modèle 3D, liste détaillée du matériel, plan de charge sur supports et ART.
Segue abaixo dados técnicos e foto ilustrativa:
– Altura: 9,5m (chão até topo da viga mais alta)
– Frequência natural: 200Hz (medido no eixo vertical, pelo centro da viga amarela maior). Pergunta: ao atender esse requisito, atenderia automaticamente uma frequência menor (ex: 100Hz)?
– Deformação elástica máxima: 1mm, quando aplicada força estática de 20kN no mesmo ponto
– Largura interna da “trave maior”: 3,5m
– Largura interna da “trave menor”: 1,5m(onde se encontra o cilindro hidráulico)
– As vigas amarelas terão ajuste de altura (suportes pinados conforme foto).
– Teste de tração (à direita) terá carga máxima de 10T. (já temos o cilindro e sistema hidráulico)
– Suporte para talha: Deslocamento no plano horizontal de aprox.. 1m (para “fora” da viga amarela)
– Carga máxima da talha: 500kg
– Parte traseira da viga amarela maior: deverá conter “recipiente” para acomodar a sobra de corrente da talha quando o gancho estiver retraido.
