Mesa con viga en U estándar americano

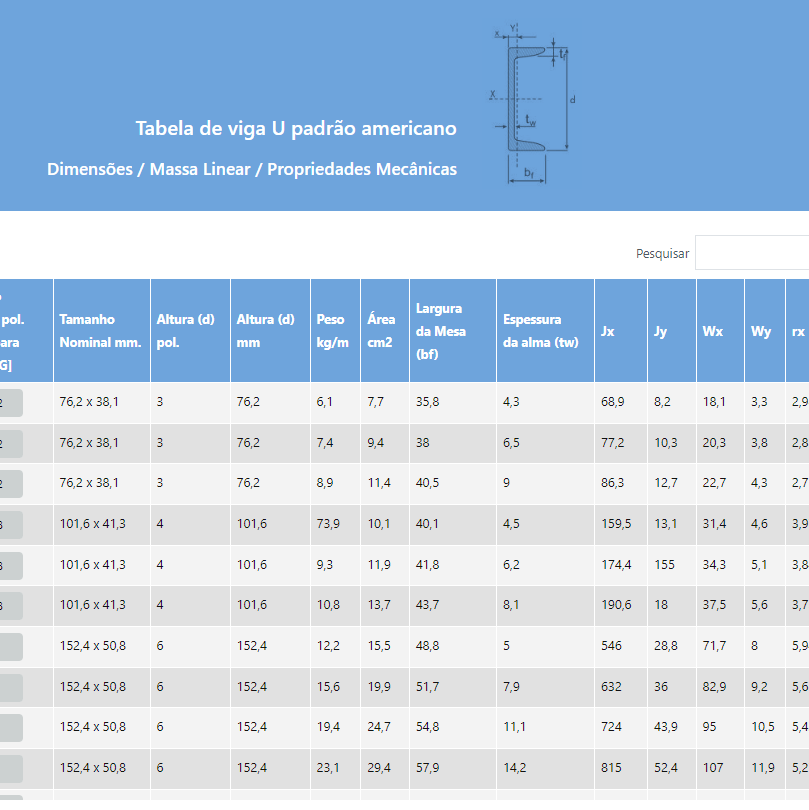

Dimensiones / Massa lineal / Propiedades mecánicas
| Tamaño nominal en. [Haga clic para DXF/DWG] | Tamaño nominal mm. | Altura (d) pol. | Altura (d) mm | Peso kg/m | área cm2 | Ancho de la mesa (bf) | espesor del alma (tw) | Jx | Tú | Wx | Wy | rx | ry |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3x1.1 / 2 | 76,2 X 38,1 | 3 | 76,2 | 6,1 | 7,7 | 35,8 | 4,3 | 68,9 | 8,2 | 18,1 | 3,3 | 2,98 | 1,03 |
| 3x1.1 / 2 | 76,2 X 38,1 | 3 | 76,2 | 7,4 | 9,4 | 38 | 6,5 | 77,2 | 10,3 | 20,3 | 3,8 | 2,85 | 1,04 |
| 3x1.1 / 2 | 76,2 X 38,1 | 3 | 76,2 | 8,9 | 11,4 | 40,5 | 9 | 86,3 | 12,7 | 22,7 | 4,3 | 2,75 | 1,06 |
| 4x1.5 / 8 | 101,6 X 41,3 | 4 | 101,6 | 73,9 | 10,1 | 40,1 | 4,5 | 159,5 | 13,1 | 31,4 | 4,6 | 3,97 | 1,14 |
| 4x1.5 / 8 | 101,6 X 41,3 | 4 | 101,6 | 9,3 | 11,9 | 41,8 | 6,2 | 174,4 | 155 | 34,3 | 5,1 | 3,84 | 1,14 |
| 4x1.5 / 8 | 101,6 X 41,3 | 4 | 101,6 | 10,8 | 13,7 | 43,7 | 8,1 | 190,6 | 18 | 37,5 | 5,6 | 3,73 | 1,15 |
| 6x2 | 152,4 X 50,8 | 6 | 152,4 | 12,2 | 15,5 | 48,8 | 5 | 546 | 28,8 | 71,7 | 8 | 5,94 | 1,36 |
| 6x2 | 152,4 X 50,8 | 6 | 152,4 | 15,6 | 19,9 | 51,7 | 7,9 | 632 | 36 | 82,9 | 9,2 | 5,63 | 1,34 |
| 6x2 | 152,4 X 50,8 | 6 | 152,4 | 19,4 | 24,7 | 54,8 | 11,1 | 724 | 43,9 | 95 | 10,5 | 5,42 | 1,33 |
| 6x2 | 152,4 X 50,8 | 6 | 152,4 | 23,1 | 29,4 | 57,9 | 14,2 | 815 | 52,4 | 107 | 11,9 | 5,27 | 1,33 |
| 8x2.1/4 | 203,2 X 57,2 | 8 | 203,2 | 17,1 | 21,8 | 57,4 | 5,5 | 1356 | 54,9 | 133,4 | 12,8 | 7,89 | 1,59 |
| 8x2.1/4 | 203,2 X 57,2 | 8 | 203,2 | 20,5 | 26,1 | 59,5 | 7,7 | 1503 | 63,6 | 147,9 | 14 | 7,6 | 1,56 |
| 8x2.1/4 | 203,2 X 57,2 | 8 | 203,2 | 24,2 | 30,8 | 61,8 | 10 | 1667 | 72,9 | 164 | 15,3 | 7,35 | 1,54 |
| 8x2.1/4 | 203,2 X 57,2 | 8 | 203,2 | 27,9 | 35,6 | 64,2 | 12,3 | 1830 | 82,5 | 180,1 | 16,6 | 7,17 | 1,52 |
| 8x2.1/4 | 203,2 X 57,2 | 8 | 203,2 | 31,6 | 40,3 | 66,5 | 14,7 | 1990 | 92,6 | 196,2 | 17,9 | 7,03 | 1,52 |
| 10x2.5/8 | 254,0 X 66,7 | 10 | 254 | 22,7 | 29 | 66 | 6,1 | 2800 | 95,1 | 221 | 19 | 9,84 | 1,81 |
| 10x2.5/8 | 254,0 X 66,7 | 10 | 254 | 29,8 | 37,9 | 69,6 | 9,6 | 3290 | 117 | 259 | 21,6 | 9,31 | 1,76 |
| 10x2.5/8 | 254,0 X 66,7 | 10 | 254 | 37,2 | 47,4 | 73,3 | 13,4 | 3800 | 139,7 | 299 | 24,3 | 8,95 | 1,72 |
| 10x2.5/8 | 254,0 X 66,7 | 10 | 254 | 44,7 | 56,9 | 77 | 17,1 | 4310 | 164,2 | 339 | 27,1 | 8,7 | 1,7 |
| 10x2.5/8 | 254,0 X 66,7 | 10 | 254 | 52,1 | 66,4 | 80,8 | 20,8 | 4820 | 191,7 | 379 | 30,4 | 8,52 | 1,7 |
| 12x3 | 304,8 X 76,2 | 12 | 304,8 | 30,7 | 39,1 | 74,7 | 7,1 | 5370 | 161,1 | 352 | 28,3 | 11,7 | 2,03 |
| 12x3 | 304,8 X 76,2 | 12 | 304,8 | 37,2 | 47,4 | 77,4 | 9,8 | 6010 | 186,1 | 394 | 30,9 | 11,3 | 1,98 |
| 12x3 | 304,8 X 76,2 | 12 | 304,8 | 44,7 | 56,9 | 80,5 | 13 | 6750 | 214 | 443 | 33,7 | 10,9 | 1,94 |
| 12x3 | 304,8 X 76,2 | 12 | 304,8 | 52,1 | 66,4 | 83,6 | 16,1 | 7480 | 242 | 491 | 36,7 | 10,6 | 1,91 |
| 12x3 | 304,8 X 76,2 | 12 | 304,8 | 59,6 | 75,9 | 86,7 | 19,2 | 8210 | 273 | 539 | 39,8 | 10,4 | 1,9 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 50,4 | 64,2 | 86,4 | 10,2 | 13100 | 338 | 688 | 51 | 14,3 | 2,3 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 52,1 | 66,4 | 86,9 | 10,7 | 13360 | 347 | 701 | 51,8 | 14,2 | 2,29 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 59,6 | 75,8 | 89,4 | 13,2 | 14510 | 387 | 762 | 55,2 | 13,8 | 2,25 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 67 | 85,3 | 91,9 | 15,7 | 16550 | 421 | 822 | 58,5 | 13,5 | 2,22 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 74,4 | 94,8 | 94,4 | 18,2 | 16800 | 460 | 882 | 62 | 13,3 | 2,2 |
| 15x3.3 / 8 | 381,0 X 85,7 | 15 | 381 | 81,9 | 10,34 | 96,9 | 20,7 | 17950 | 498 | 942 | 66,5 | 13,1 | 2,18 |
Haga clic en el tamaño del haz para descargar el perfil en DXF / DWG
