Tabela Chaveta Paralela DIN 6885-1
Dimensões e rasgos
Chaveta paralela (lingueta) FROM 6885 sheet 1, forma A (pontas arredondadas), B (rare) e AB. Atual ISO equivalente: ISO/R 773.
- NormaFROM 6885-1
- Linhas20
- Atualizada24 from October from 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Autolisp application for AutoCAD FPCAD
Click to learn about the tools for your project!
N3 Calculation Worksheets
Cálculos de engenharia prontos em Excel
Como usar

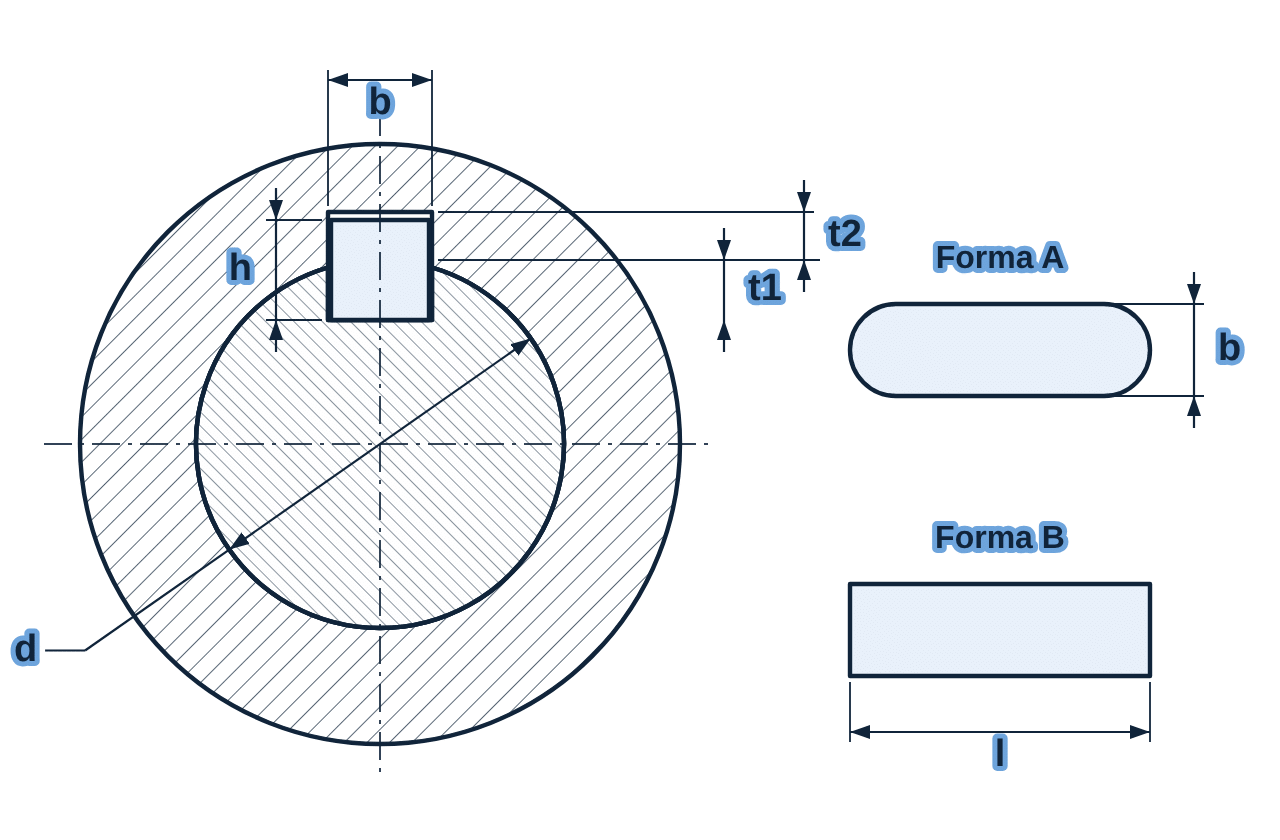

- Escolha a chaveta pela faixa de diâmetro do eixo d (acima de … até). b = largura, h = altura, t1 = profundidade do rasgo no eixo, t2 = profundidade do rasgo no cubo.
- Cotas de usinagem: fundo do rasgo do eixo = d − t1; fundo do rasgo do cubo = d + t2.
- Tolerância da largura do rasgo — ajuste normal: eixo N9 / cubo JS9; ajuste justo (pressing): eixo e cubo P9; ajuste deslizante: eixo H9 / cubo D10. Chaveta: b h9, h h11.
- Comprimentos padronizados (mm): 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400.
Chaveta Paralela DIN 6885-1
Chaveta paralela (lingueta) FROM 6885 sheet 1, forma A (pontas arredondadas), B (rare) e AB. Atual ISO equivalente: ISO/R 773.
| Eixo d acima de … até mm | Chaveta b x h mm | Width b mm | Height h mm | Rasgo eixo t1 mm | Rasgo cubo t2 mm | Cota fundo rasgo eixo | Cota fundo rasgo cubo | Comprimentos usuais mm |
|---|---|---|---|---|---|---|---|---|
| 6 a 8 | 2 x 2 | 2 | 2 | 1,2 | 1,0 | d − 1,2 | d + 1,0 | 6–20 |
| 8 a 10 | 3 x 3 | 3 | 3 | 1,8 | 1,4 | d − 1,8 | d + 1,4 | 6–36 |
| 10 a 12 | 4 x 4 | 4 | 4 | 2,5 | 1,8 | d − 2,5 | d + 1,8 | 8–45 |
| 12 a 17 | 5 x 5 | 5 | 5 | 3,0 | 2,3 | d − 3,0 | d + 2,3 | 10–56 |
| 17 a 22 | 6 x 6 | 6 | 6 | 3,5 | 2,8 | d − 3,5 | d + 2,8 | 14–70 |
| 22 a 30 | 8 x 7 | 8 | 7 | 4,0 | 3,3 | d − 4,0 | d + 3,3 | 18–90 |
| 30 a 38 | 10 x 8 | 10 | 8 | 5,0 | 3,3 | d − 5,0 | d + 3,3 | 22–110 |
| 38 a 44 | 12 x 8 | 12 | 8 | 5,0 | 3,3 | d − 5,0 | d + 3,3 | 28–140 |
| 44 a 50 | 14 x 9 | 14 | 9 | 5,5 | 3,8 | d − 5,5 | d + 3,8 | 36–160 |
| 50 a 58 | 16 x 10 | 16 | 10 | 6,0 | 4,3 | d − 6,0 | d + 4,3 | 45–180 |
| 58 a 65 | 18 x 11 | 18 | 11 | 7,0 | 4,4 | d − 7,0 | d + 4,4 | 50–200 |
| 65 a 75 | 20 x 12 | 20 | 12 | 7,5 | 4,9 | d − 7,5 | d + 4,9 | 56–220 |
| 75 a 85 | 22 x 14 | 22 | 14 | 9,0 | 5,4 | d − 9,0 | d + 5,4 | 63–250 |
| 85 a 95 | 25 x 14 | 25 | 14 | 9,0 | 5,4 | d − 9,0 | d + 5,4 | 70–280 |
| 95 a 110 | 28 x 16 | 28 | 16 | 10,0 | 6,4 | d − 10,0 | d + 6,4 | 80–320 |
| 110 a 130 | 32 x 18 | 32 | 18 | 11,0 | 7,4 | d − 11,0 | d + 7,4 | 90–360 |
| 130 a 150 | 36 x 20 | 36 | 20 | 12,0 | 8,4 | d − 12,0 | d + 8,4 | 100–400 |
| 150 a 170 | 40 x 22 | 40 | 22 | 13,0 | 9,4 | d − 13,0 | d + 9,4 | 110–400 |
| 170 a 200 | 45 x 25 | 45 | 25 | 15,0 | 10,4 | d − 15,0 | d + 10,4 | 125–400 |
| 200 a 230 | 50 x 28 | 50 | 28 | 17,0 | 11,4 | d − 17,0 | d + 11,4 | 140–400 |
Source: FROM 6885-1:1968 (via Fasten.it); tolerâncias de ajuste conforme DIN 6885-1 / catálogo técnico Ganter.
