Tabela de Correias em V – Perfis e Diâmetro Mínimo de Polia
Dimensões da seção das correias em V clássicas (FROM 2215 / ISO 4184) e estreitas (FROM 7753 / ISO 4184).
- Linhas10
- Atualizada24 from October from 2026
Free Online Structural Analysis Software
Click to access STRIAN for free 2.0
Autolisp application for AutoCAD FPCAD
Click to learn about the tools for your project!
N3 Calculation Worksheets
Cálculos de engenharia prontos em Excel
Como usar

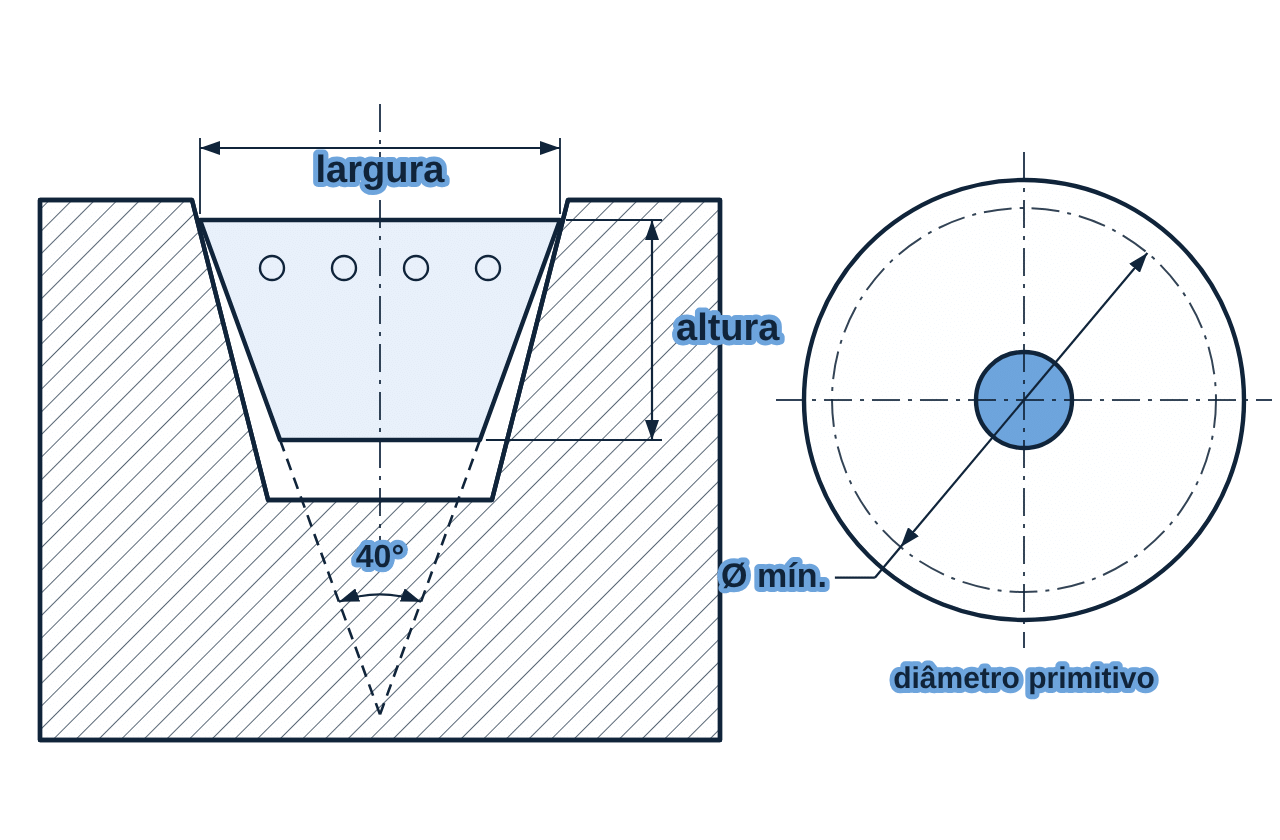

- Largura superior × altura da correia, ângulo da correia e diâmetro mínimo de polia (diâmetro primitivo/datum). Usar polias abaixo do recomendado reduz muito a vida da correia.
- Correias estreitas (SP) transmitem mais potência no mesmo espaço; a SPZ e a Z têm a mesma largura, mas alturas e canais diferentes.
- O ângulo do canal da polia varia com o diâmetro (32° a 38°) — consulte o fabricante da polia.
| Guy | Profile | Width superior mm | Height mm | Angle correia | Ø polia Minimum mm | Ø polia recomendado mm |
|---|---|---|---|---|---|---|
| Clássica | Z | 10 | 6 | 40° | 50 | 63 |
| Clássica | A | 13 | 8 | 40° | 75 | 100 |
| Clássica | B | 17 | 11 | 40° | 125 | 150 |
| Clássica | C | 22 | 14 | 40° | 175 | 200 |
| Clássica | D | 32 | 19 | 40° | 300 | 355 |
| Clássica | E | 38 | 23 | 40° | 450 | 500 |
| Estreita | SPZ | 10 | 8 | 40° | 63 | 80 |
| Estreita | SPA | 13 | 10 | 40° | 90 | 112 |
| Estreita | SPB | 17 | 14 | 40° | 140 | 180 |
| Estreita | SPC | 22 | 18 | 40° | 224 | 280 |
Source: AIMS Industrial – V-Belt Cross-Section Reference Guide; designações conforme ISO 4184.
