Tabela de Broca para Macho – Rosca Métrica Fina
Diâmetro de broca para rosca métrica ISO de passo fino.
- Linhas44
- Atualizada24 from October from 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Autolisp application for AutoCAD FPCAD
Click to learn about the tools for your project!
N3 Calculation Worksheets
Cálculos de engenharia prontos em Excel
Variáveis da tabela
- Broca

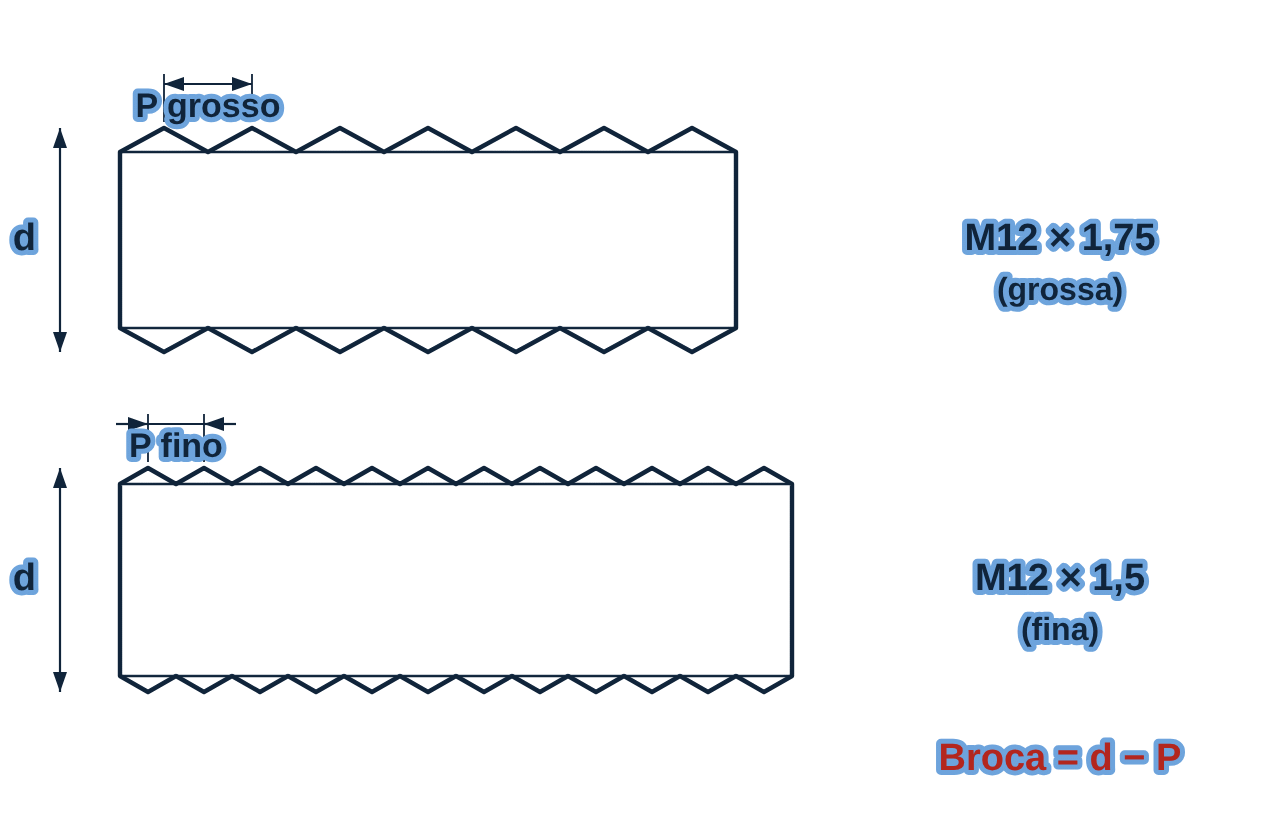

- d − P (use a broca comercial mais próxima; ex.: 10,75 → 10,8 mm). D1 = Ø menor da porca
- d3
- Ø do núcleo do parafuso
- As
- área resistente à tração
Como usar
- Rosca fina: maior resistência à tração e ao afrouxamento por vibração, ajuste mais preciso; mais sensível a sujeira e danos.
| Thread d x P | Step P mm | Broca d − P mm | D1 Ø menor porca mm | d3 Ø núcleo mm | As área tração mm² |
|---|---|---|---|---|---|
| M3 x 0,35 | 0,35 | 2,65 | 2,621 | 2,571 | 5,6 |
| M4 x 0,5 | 0,5 | 3,50 | 3,459 | 3,387 | 9,8 |
| M5 x 0,5 | 0,5 | 4,50 | 4,459 | 4,387 | 16,1 |
| M6 x 0,75 | 0,75 | 5,25 | 5,188 | 5,080 | 22,0 |
| M8 x 0,75 | 0,75 | 7,25 | 7,188 | 7,080 | 41,8 |
| M8 x 1 | 1 | 7,00 | 6,917 | 6,773 | 39,2 |
| M10 x 0,75 | 0,75 | 9,25 | 9,188 | 9,080 | 67,9 |
| M10 x 1 | 1 | 9,00 | 8,917 | 8,773 | 64,5 |
| M10 x 1,25 | 1,25 | 8,75 | 8,647 | 8,466 | 61,2 |
| M12 x 1 | 1 | 11,00 | 10,917 | 10,773 | 96,1 |
| M12 x 1,25 | 1,25 | 10,75 | 10,647 | 10,466 | 92,1 |
| M12 x 1,5 | 1,5 | 10,50 | 10,376 | 10,160 | 88,1 |
| M14 x 1,25 | 1,25 | 12,75 | 12,647 | 12,466 | 129 |
| M14 x 1,5 | 1,5 | 12,50 | 12,376 | 12,160 | 125 |
| M16 x 1 | 1 | 15,00 | 14,917 | 14,773 | 178 |
| M16 x 1,5 | 1,5 | 14,50 | 14,376 | 14,160 | 167 |
| M18 x 1 | 1 | 17,00 | 16,917 | 16,773 | 229 |
| M18 x 1,5 | 1,5 | 16,50 | 16,376 | 16,160 | 216 |
| M18 x 2 | 2 | 16,00 | 15,835 | 15,546 | 204 |
| M20 x 1 | 1 | 19,00 | 18,917 | 18,773 | 285 |
| M20 x 1,5 | 1,5 | 18,50 | 18,376 | 18,160 | 272 |
| M20 x 2 | 2 | 18,00 | 17,835 | 17,546 | 258 |
| M22 x 1,5 | 1,5 | 20,50 | 20,376 | 20,160 | 333 |
| M22 x 2 | 2 | 20,00 | 19,835 | 19,546 | 318 |
| M24 x 1,5 | 1,5 | 22,50 | 22,376 | 22,160 | 401 |
| M24 x 2 | 2 | 22,00 | 21,835 | 21,546 | 384 |
| M27 x 1,5 | 1,5 | 25,50 | 25,376 | 25,160 | 514 |
| M27 x 2 | 2 | 25,00 | 24,835 | 24,546 | 496 |
| M30 x 1,5 | 1,5 | 28,50 | 28,376 | 28,160 | 642 |
| M30 x 2 | 2 | 28,00 | 27,835 | 27,546 | 621 |
| M33 x 2 | 2 | 31,00 | 30,835 | 30,546 | 761 |
| M36 x 2 | 2 | 34,00 | 33,835 | 33,546 | 915 |
| M36 x 3 | 3 | 33,00 | 32,752 | 32,319 | 865 |
| M39 x 3 | 3 | 36,00 | 35,752 | 35,319 | 1.028 |
| M42 x 2 | 2 | 40,00 | 39,835 | 39,546 | 1.264 |
| M42 x 3 | 3 | 39,00 | 38,752 | 38,319 | 1.206 |
| M45 x 3 | 3 | 42,00 | 41,752 | 41,319 | 1.398 |
| M48 x 2 | 2 | 46,00 | 45,835 | 45,546 | 1.671 |
| M48 x 3 | 3 | 45,00 | 44,752 | 44,319 | 1.604 |
| M52 x 3 | 3 | 49,00 | 48,752 | 48,319 | 1.900 |
| M56 x 2 | 2 | 54,00 | 53,835 | 53,546 | 2.301 |
| M56 x 4 | 4 | 52,00 | 51,670 | 51,093 | 2.144 |
| M60 x 4 | 4 | 56,00 | 55,670 | 55,093 | 2.485 |
| M64 x 4 | 4 | 60,00 | 59,670 | 59,093 | 2.851 |
Source: ISO 261 (série de passos finos), ISO 68-1 (profile), ISO 898-1 (As).
