Tabela de Pino Elástico DIN 1481 / ISO 8752
Pino elástico tubular com fenda, série pesada (ISO 8752 = antiga DIN 1481). Fixa por pressão radial no furo, dispensando ajuste fino.
- NormaFROM 1481 / ISO 8752
- Linhas24
- Atualizada24 from October from 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Autolisp application for AutoCAD FPCAD
Click to learn about the tools for your project!
N3 Calculation Worksheets
Cálculos de engenharia prontos em Excel

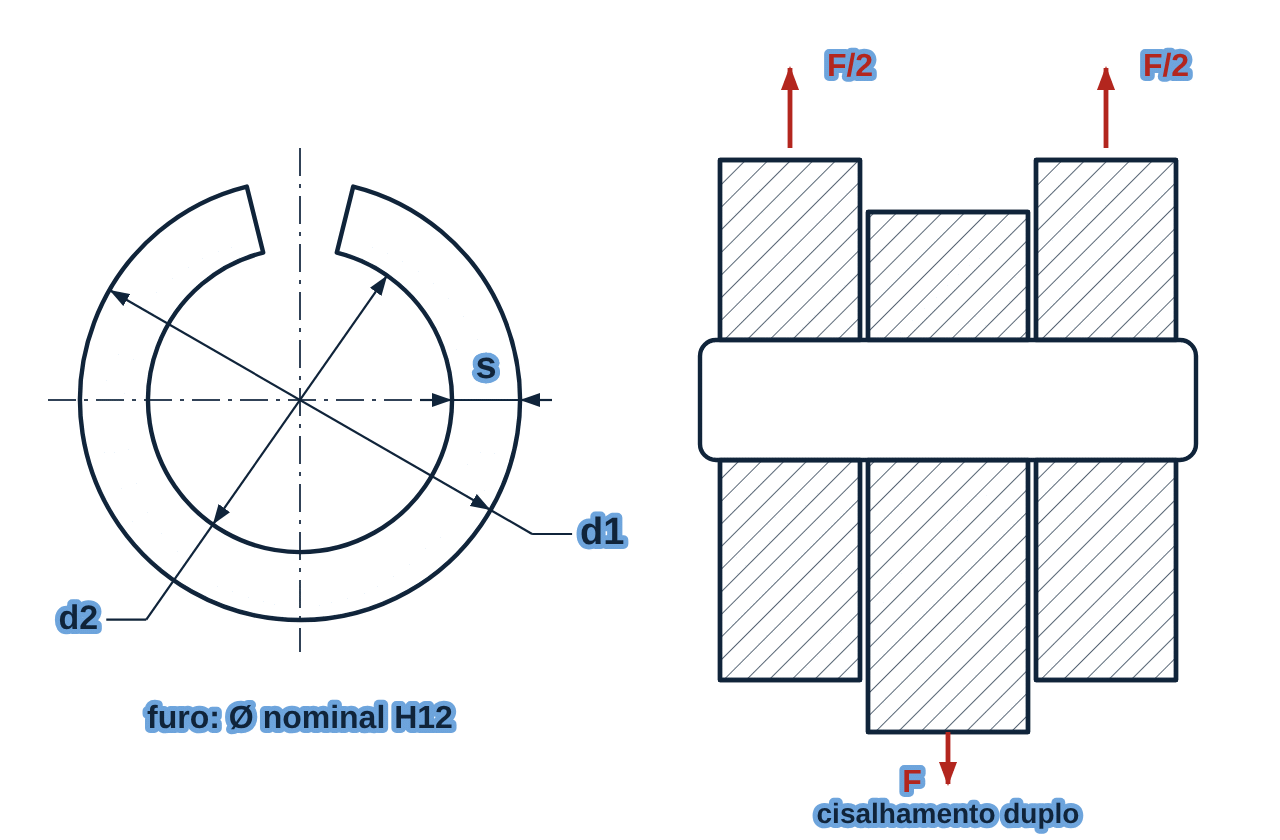

Variáveis da tabela
- Furo de montagem
- diâmetro nominal com tolerância H12. d1 = Ø antes da montagem (maior que o furo)
- d2
- Ø interno antes da montagem
- s
- espessura da parede
Como usar
- Carga mínima de cisalhamento duplo válida para aço e inox martensítico. Pinos podem ser montados um dentro do outro (fendas a 180°) para aumentar a carga.
| Ø nominal mm | Open it mm | d1 antes da mounting mm | d2 Ø interno mm | Wall s mm | Cisalhamento duplo mín. kN |
|---|---|---|---|---|---|
| 1 | 1 H12 | 1,2 – 1,3 | 0,8 | 0,2 | 0,70 |
| 1,5 | 1,5 H12 | 1,7 – 1,8 | 1,1 | 0,3 | 1,58 |
| 2 | 2 H12 | 2,3 – 2,4 | 1,5 | 0,4 | 2,82 |
| 2,5 | 2,5 H12 | 2,8 – 2,9 | 1,8 | 0,5 | 4,38 |
| 3 | 3 H12 | 3,3 – 3,5 | 2,1 | 0,6 | 6,32 |
| 3,5 | 3,5 H12 | 3,8 – 4 | 2,3 | 0,75 | 9,06 |
| 4 | 4 H12 | 4,4 – 4,6 | 2,8 | 0,8 | 11,2 |
| 4,5 | 4,5 H12 | 4,9 – 5,1 | 2,9 | 1 | 15,4 |
| 5 | 5 H12 | 5,4 – 5,6 | 3,4 | 1 | 17,5 |
| 6 | 6 H12 | 6,4 – 6,7 | 4 | 1,2 | 26,0 |
| 8 | 8 H12 | 8,5 – 8,8 | 5,5 | 1,5 | 42,8 |
| 10 | 10 H12 | 10,5 – 10,8 | 6,5 | 2 | 70,2 |
| 12 | 12 H12 | 12,5 – 12,8 | 7,5 | 2,5 | 104,1 |
| 13 | 13 H12 | 13,5 – 13,8 | 8,5 | 2,5 | 115,1 |
| 14 | 14 H12 | 14,5 – 14,8 | 8,5 | 3 | 144,7 |
| 16 | 16 H12 | 16,5 – 16,8 | 10,5 | 3 | 171,0 |
| 18 | 18 H12 | 18,5 – 18,9 | 11,5 | 3,5 | 222,5 |
| 20 | 20 H12 | 20,5 – 20,9 | 12,5 | 4 | 280,6 |
| 25 | 25 H12 | 25,5 – 25,9 | 15,5 | 5 | 438,5 |
| 30 | 30 H12 | 30,5 – 30,9 | 18,5 | 6 | 631,4 |
| 35 | 35 H12 | 35,5 – 35,9 | 21,5 | 7 | 859,0 |
| 40 | 40 H12 | 40,5 – 40,9 | 25,5 | 7,5 | 1.068,0 |
| 45 | 45 H12 | 45,5 – 45,9 | 28,5 | 8,5 | 1.360,0 |
| 50 | 50 H12 | 50,5 – 50,9 | 31,5 | 9,5 | 1.685,0 |
Source: DIN EN ISO 8752 (via Fasten.it).
