Tabela de Arruela de Pressão DIN 127 B
Arruela de pressão partida (mola), forma B (pontas retas). Norma DIN 127 cancelada sem substituta ISO equivalente, mas ainda é o padrão comercial.
- NormaDE 127
- Linhas23
- Atualizada24 de October de 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel

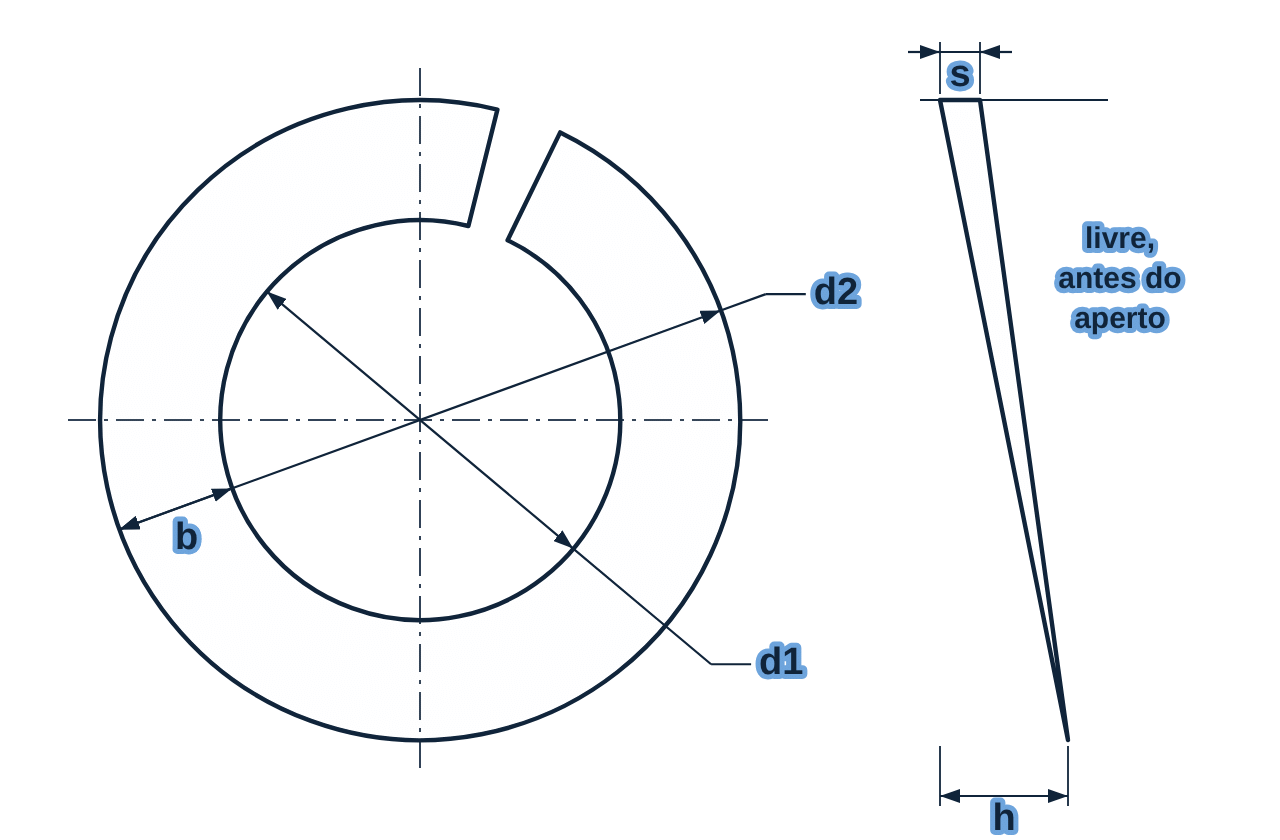

Variáveis da tabela
- d1
- Ø interno mín.
- d2
- Ø externo máx.
- b
- largura da seção
- s
- espesor
- h
- altura livre (antes do aperto)
Como usar
- Atención: estudos e a própria DIN retiraram a arruela de pressão como elemento de travamento para parafusos 8.8 ou superiores; prefira porca autotravante, trava química ou arruela de travamento em cunha.
| Parafuso | Ø interno d1 mín. mm | Ø externo d2 máx. mm | Ancho b mm | Espesor s mm | Altura livre h mm |
|---|---|---|---|---|---|
| M2 | 2,1 | 4,4 | 0,9 | 0,5 | 1 - 1,2 |
| M2,5 | 2,6 | 5,1 | 1 | 0,6 | 1,2 - 1,4 |
| M3 | 3,1 | 6,2 | 1,3 | 0,8 | 1,6 - 1,9 |
| M3,5 | 3,6 | 6,7 | 1,3 | 0,8 | 1,6 - 1,9 |
| M4 | 4,1 | 7,6 | 1,5 | 0,9 | 1,8 - 2,1 |
| M5 | 5,1 | 9,2 | 1,8 | 1,2 | 2,4 - 2,8 |
| M6 | 6,1 | 11,8 | 2,5 | 1,6 | 3,2 - 3,8 |
| M7 | 7,1 | 12,8 | 2,5 | 1,6 | 3,2 - 3,8 |
| M8 | 8,1 | 14,8 | 3 | 2 | 4 - 4,7 |
| M10 | 10,2 | 18,1 | 3,5 | 2,2 | 4,4 - 5,2 |
| M12 | 12,2 | 21,1 | 4 | 2,5 | 5 - 5,9 |
| M14 | 14,2 | 24,1 | 4,5 | 3 | 6 - 7,1 |
| M16 | 16,2 | 27,4 | 5 | 3,5 | 7 - 8,3 |
| M18 | 18,2 | 29,4 | 5 | 3,5 | 7 - 8,3 |
| M20 | 20,2 | 33,6 | 6 | 4 | 8 - 9,4 |
| M22 | 22,5 | 35,9 | 6 | 4 | 8 - 9,4 |
| M24 | 24,5 | 40 | 7 | 5 | 10 - 11,8 |
| M27 | 27,5 | 43 | 7 | 5 | 10 - 11,8 |
| M30 | 30,5 | 48,2 | 8 | 6 | 12 - 14,2 |
| M36 | 36,5 | 58,2 | 10 | 6 | 12 - 14,2 |
| M39 | 39,5 | 61,2 | 10 | 6 | 12 - 14,2 |
| M42 | 42,5 | 68,2 | 12 | 7 | 14 - 16,5 |
| M48 | 49 | 75 | 12 | 7 | 14 - 16,5 |
Fuente: DE 127:1987 (via Fasten.it).
