Tabela de Parafuso Allen Cabeça Cilíndrica DIN 912 / YO ASI 4762
Parafuso de cabeça cilíndrica com sextavado interno (Allen). DE 912 foi substituída pela ISO 4762 com as mesmas dimensões principais.
- NormaDE 912 / YO ASI 4762
- Linhas16
- Atualizada24 de October de 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel

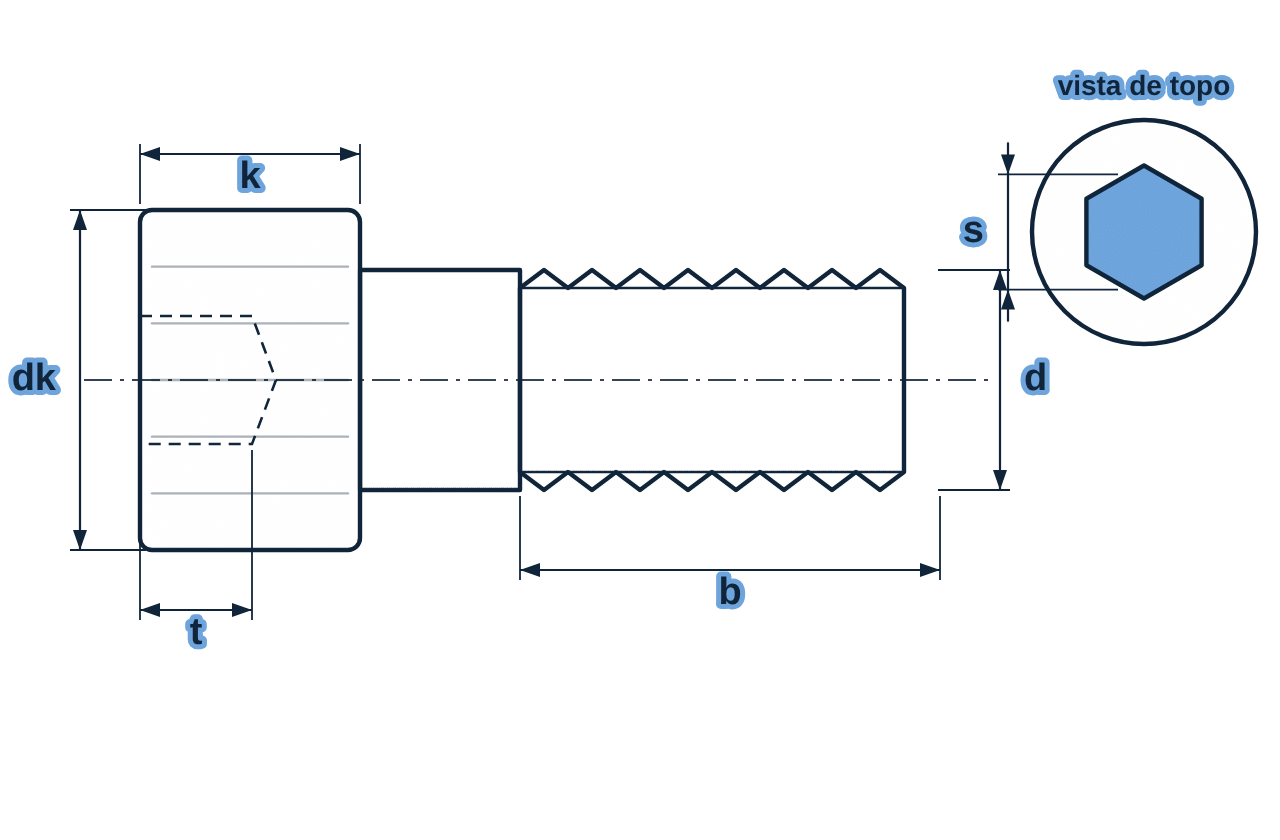

Variáveis da tabela
- d
- rosca de tornillo
- PAG
- paso
- dk
- Ø da cabeça (máx.)
- k
- altura da cabeça (máx.)
- s
- chave Allen
- t
- profundidade mín. do sextavado
- b
- comprimento de rosca de referência (parafusos longos)
Como usar
- Para embutir a cabeça: furo de alojamento ≈ dk + 1 mm e profundidade ≈ k + 0,5 mm (verificar no projeto). Classes usuais: 8.8, 10.9, 12.9; inox A2-70 / A4-70.
| Rosca d | Paso PAG mm | Ø cabeça dk mm | Altura cab. k mm | Chave Allen s mm | Prof. sext. t mín. mm | Rosca ref. b mm |
|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 3 | 1,6 | 1,5 | 0,7 | 15 |
| M2 | 0,4 | 3,8 | 2 | 1,5 | 1 | 16 |
| M2,5 | 0,45 | 4,5 | 2,5 | 2 | 1,1 | 17 |
| M3 | 0,5 | 5,5 | 3 | 2,5 | 1,3 | 18 |
| M4 | 0,7 | 7 | 4 | 3 | 2 | 20 |
| M5 | 0,8 | 8,5 | 5 | 4 | 2,5 | 22 |
| M6 | 1 | 10 | 6 | 5 | 3 | 24 |
| M8 | 1,25 | 13 | 8 | 6 | 4 | 28 |
| M10 | 1,5 | 16 | 10 | 8 | 5 | 32 |
| M12 | 1,75 | 18 | 12 | 10 | 6 | 36 |
| M14 | 2 | 21 | 14 | 12 | 7 | 40 |
| M16 | 2 | 24 | 16 | 14 | 8 | 44 |
| M20 | 2,5 | 30 | 20 | 17 | 10 | 52 |
| M24 | 3 | 36 | 24 | 19 | 12 | 60 |
| M30 | 3,5 | 45 | 30 | 22 | 15,5 | 72 |
| M36 | 4 | 54 | 36 | 27 | 19 | 84 |
Fuente: DIN EN ISO 4762:2004 (via Fasten.it).
