Tabela de Carga de Prova e Ruptura de Parafusos ISO 898-1
Carga de prova (sem deformação permanente) e carga mínima de ruptura à tração para parafusos de rosca métrica grossa.
- NormaYO ASI 898-1
- Linhas20
- Atualizada24 de October de 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel
Como usar

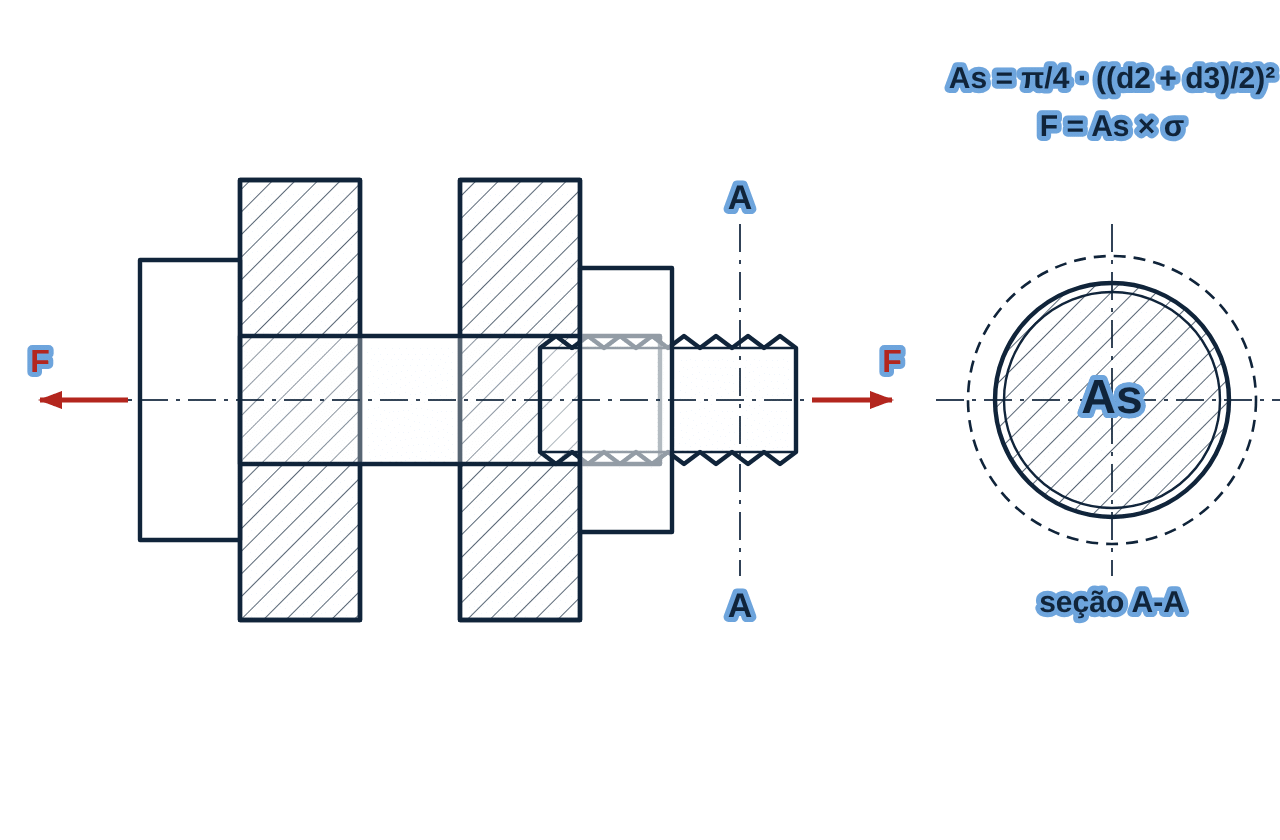

- As = área resistente à tração. Carga de ruptura mín. = As × Rm mín. (8.8 = 800 MPa até M16; acima de M16 o Rm mín. sobe para 830 MPa — valor desta coluna fica a favor da segurança).
- Para pré-carga de montagem usa-se normalmente 70 % a 75 % da carga de prova — veja também a Tabela de Torque e Pré-Carga.
| Rosca | Como mm² | Carga de prova 8.8 kN | Carga de prova 10.9 kN | Carga de prova 12.9 kN | Ruptura mín. 8.8 kN | Ruptura mín. 10.9 kN | Ruptura mín. 12.9 kN |
|---|---|---|---|---|---|---|---|
| M3 | 5,03 | 2,9 | 4,2 | 4,9 | 4,0 | 5,2 | 6,1 |
| M3,5 | 6,78 | 3,9 | 5,6 | 6,6 | 5,4 | 7,1 | 8,3 |
| M4 | 8,78 | 5,1 | 7,3 | 8,5 | 7,0 | 9,1 | 10,7 |
| M5 | 14,2 | 8,2 | 11,8 | 13,8 | 11,4 | 14,8 | 17,3 |
| M6 | 20,1 | 11,6 | 16,7 | 19,5 | 16,1 | 20,9 | 24,5 |
| M7 | 28,9 | 16,8 | 24,0 | 28,0 | 23,1 | 30,1 | 35,3 |
| M8 | 36,6 | 21,2 | 30,4 | 35,5 | 29,3 | 38,1 | 44,7 |
| M10 | 58,0 | 33,7 | 48,1 | 56,3 | 46,4 | 60,3 | 70,8 |
| M12 | 84,3 | 48,9 | 70,0 | 81,8 | 67,4 | 87,7 | 102,8 |
| M14 | 115 | 66,7 | 95,5 | 112,0 | 92,0 | 119,6 | 140,3 |
| M16 | 157 | 91,0 | 130,0 | 152,0 | 125,6 | 163,3 | 191,5 |
| M18 | 192 | 115,0 | 159,0 | 186,0 | 153,6 | 199,7 | 234,2 |
| M20 | 245 | 147,0 | 203,0 | 238,0 | 196,0 | 254,8 | 298,9 |
| M22 | 303 | 182,0 | 252,0 | 294,0 | 242,4 | 315,1 | 369,7 |
| M24 | 353 | 212,0 | 293,0 | 342,0 | 282,4 | 367,1 | 430,7 |
| M27 | 459 | 275,0 | 381,0 | 445,0 | 367,2 | 477,4 | 560,0 |
| M30 | 561 | 337,0 | 466,0 | 544,0 | 448,8 | 583,4 | 684,4 |
| M33 | 694 | 416,0 | 576,0 | 673,0 | 555,2 | 721,8 | 846,7 |
| M36 | 817 | 490,0 | 678,0 | 792,0 | 653,6 | 849,7 | 996,7 |
| M39 | 976 | 586,0 | 810,0 | 947,0 | 780,8 | 1.015,0 | 1.190,7 |
Fuente: YO ASI 898-1:2013 (cargas de prova via Bossard, Technical Resources F-004).
