Tabela de Bitola de Chapas – MSG, Galvanizada e Alumínio
Conversão de bitola (gauge) para espessura em mm e peso por m².
- Linhas28
- Atualizada24 de October de 2026
Software gratuito de análisis estructural en línea
Haz clic para acceder a STRIAN gratis 2.0
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel
Como usar
- MSG = Manufacturers' Standard Gauge (chapa de aço preta/laminada). Galvanizada (GSG) e alumínio têm escalas próprias: a mesma bitola tem espessuras diferentes em cada material.
- "Comercial BR" = espessura nominal usual no comércio brasileiro de chapa fina (ex.: lámina 14 = 1,90 mm). Confirme com o fornecedor ao comprar.

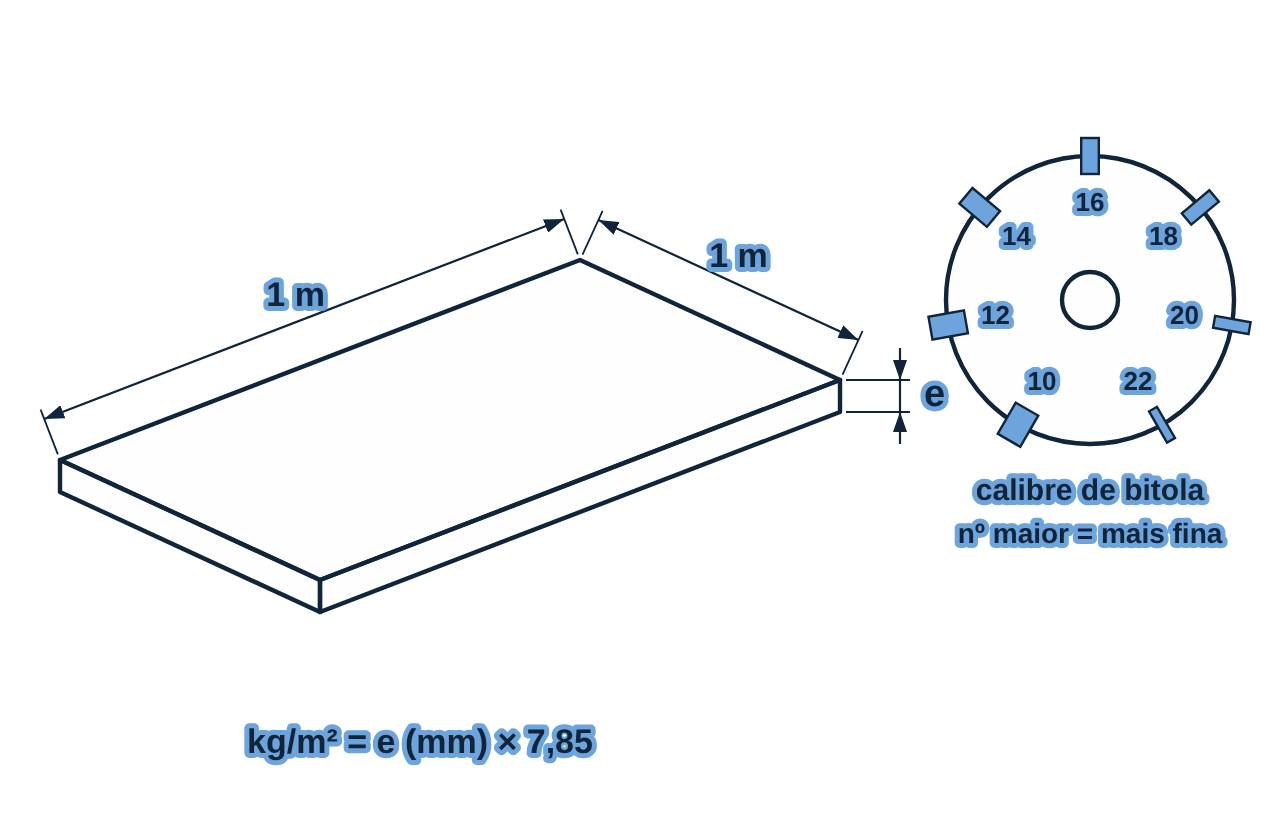

- Peso: aço = espessura (mm) × 7,85 kilogramos/m²; alumínio = espessura (mm) × 2,70 kilogramos/m². Quanto MAIOR o número da bitola, MAIS FINA a chapa.
| Bitola nº | Aço MSG pol | Aço MSG mm | Acero comercial BR mm | Acero peso kilogramos/m² | Galvanizada mm | Aluminio mm | Aluminio peso kilogramos/m² |
|---|---|---|---|---|---|---|---|
| 3 | 0,2391 | 6,07 | — | 47,67 | — | 5,83 | 15,73 |
| 4 | 0,2242 | 5,69 | — | 44,70 | — | 5,19 | 14,01 |
| 5 | 0,2092 | 5,31 | — | 41,71 | — | 4,62 | 12,48 |
| 6 | 0,1943 | 4,94 | — | 38,74 | — | 4,12 | 11,11 |
| 7 | 0,1793 | 4,55 | — | 35,75 | — | 3,66 | 9,89 |
| 8 | 0,1644 | 4,18 | — | 32,78 | 4,27 | 3,26 | 8,81 |
| 9 | 0,1495 | 3,80 | — | 29,81 | 3,89 | 2,91 | 7,85 |
| 10 | 0,1345 | 3,42 | — | 26,82 | 3,51 | 2,59 | 6,99 |
| 11 | 0,1196 | 3,04 | — | 23,85 | 3,13 | 2,30 | 6,22 |
| 12 | 0,1046 | 2,66 | 2,65 | 20,86 | 2,75 | 2,05 | 5,54 |
| 13 | 0,0897 | 2,28 | 2,25 | 17,89 | 2,37 | 1,83 | 4,94 |
| 14 | 0,0747 | 1,90 | 1,90 | 14,89 | 1,99 | 1,63 | 4,39 |
| 15 | 0,0673 | 1,71 | — | 13,42 | 1,80 | 1,45 | 3,91 |
| 16 | 0,0598 | 1,52 | 1,50 | 11,92 | 1,61 | 1,29 | 3,49 |
| 17 | 0,0538 | 1,37 | — | 10,73 | 1,46 | 1,15 | 3,10 |
| 18 | 0,0478 | 1,21 | 1,20 | 9,53 | 1,31 | 1,02 | 2,76 |
| 19 | 0,0418 | 1,06 | — | 8,33 | 1,16 | 0,91 | 2,46 |
| 20 | 0,0359 | 0,91 | 0,90 | 7,16 | 1,01 | 0,81 | 2,19 |
| 21 | 0,0329 | 0,84 | — | 6,56 | 0,93 | 0,72 | 1,95 |
| 22 | 0,0299 | 0,76 | 0,75 | 5,96 | 0,85 | 0,64 | 1,74 |
| 23 | 0,0269 | 0,68 | — | 5,36 | 0,78 | 0,57 | 1,55 |
| 24 | 0,0239 | 0,61 | 0,60 | 4,77 | 0,70 | 0,51 | 1,38 |
| 25 | 0,0209 | 0,53 | — | 4,17 | 0,63 | 0,45 | 1,23 |
| 26 | 0,0179 | 0,45 | 0,45 | 3,57 | 0,55 | 0,40 | 1,09 |
| 27 | 0,0164 | 0,42 | — | 3,27 | 0,51 | 0,36 | 0,97 |
| 28 | 0,0149 | 0,38 | — | 2,97 | 0,47 | 0,32 | 0,87 |
| 29 | 0,0135 | 0,34 | — | 2,69 | 0,44 | 0,29 | 0,77 |
| 30 | 0,0120 | 0,30 | — | 2,39 | 0,40 | 0,25 | 0,69 |
Fuente: tabela Manufacturers' Standard Gauge (via MachineMFG – Sheet Metal Gauge Chart); espessuras comerciais conforme prática de mercado (SINAPI/Orçamentor).
