Tabela de Broca para Macho – Rosca Métrica Grossa
Diâmetro de broca para abrir rosca métrica ISO de passo grosso com macho (furo cego ou passante).
- Linhas33
- Atualizada24 de October de 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel

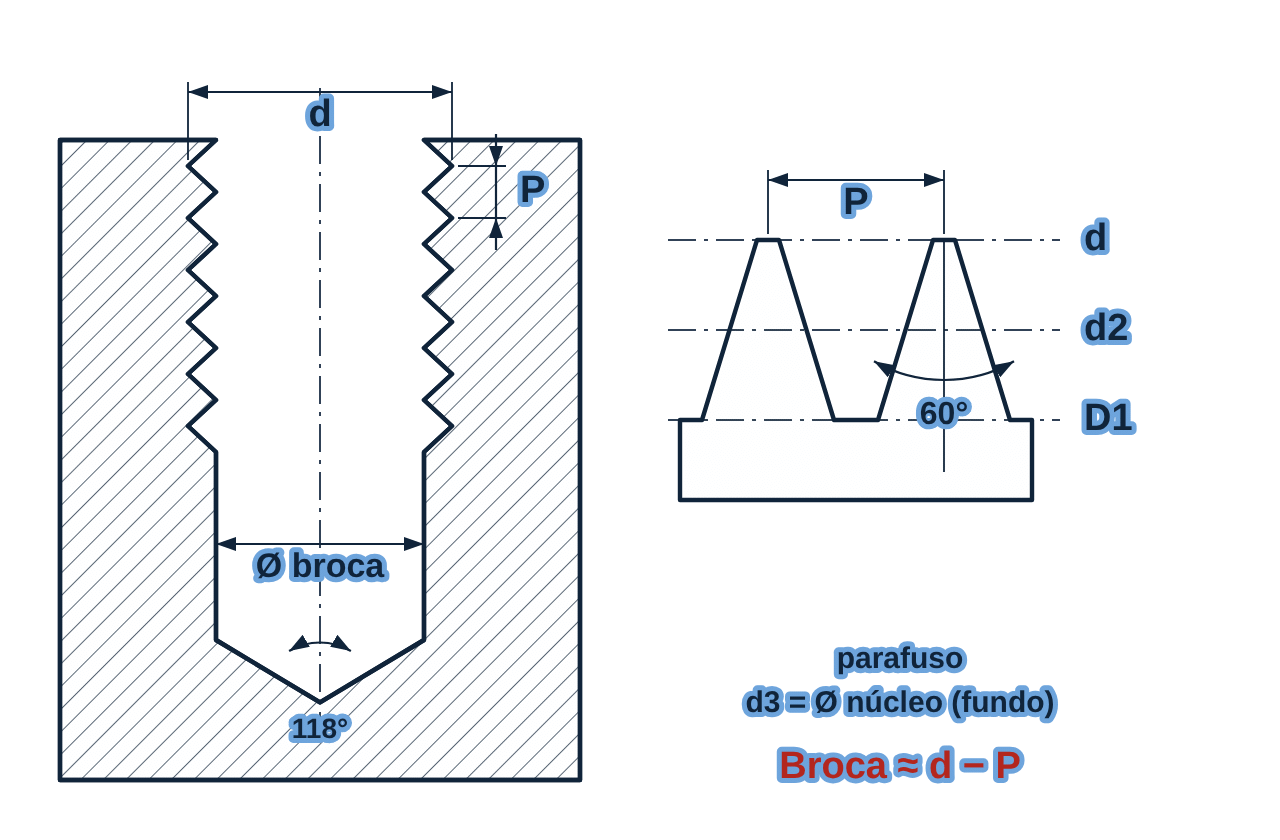

Variáveis da tabela
- d
- diâmetro nominal
- PAG
- paso
- D1
- Ø menor da porca (furo)
- d2
- Ø de flanco
- d3
- Ø do núcleo do parafuso
- Como
- área resistente à tração
Como usar
- Regra prática: broca = d − P. Em aço duro ou inox use a broca 0,1 mm maior; para macho laminador (sem cavaco) a broca é maior — consulte o fabricante do macho.
| Rosca d | Paso PAG mm | Broca recomendada mm | D1 Ø menor porca mm | d2 Ø flanco mm | d3 Ø núcleo mm | Como área tração mm² |
|---|---|---|---|---|---|---|
| M1 | 0,25 | 0,75 | 0,729 | 0,838 | 0,693 | 0,5 |
| M1,2 | 0,25 | 0,95 | 0,929 | 1,038 | 0,893 | 0,7 |
| M1,4 | 0,3 | 1,1 | 1,075 | 1,205 | 1,032 | 1,0 |
| M1,6 | 0,35 | 1,25 | 1,221 | 1,373 | 1,171 | 1,3 |
| M2 | 0,4 | 1,6 | 1,567 | 1,740 | 1,509 | 2,1 |
| M2,5 | 0,45 | 2,05 | 2,013 | 2,208 | 1,948 | 3,4 |
| M3 | 0,5 | 2,5 | 2,459 | 2,675 | 2,387 | 5,0 |
| M3,5 | 0,6 | 2,9 | 2,850 | 3,110 | 2,764 | 6,8 |
| M4 | 0,7 | 3,3 | 3,242 | 3,545 | 3,141 | 8,8 |
| M5 | 0,8 | 4,2 | 4,134 | 4,480 | 4,019 | 14,2 |
| M6 | 1 | 5 | 4,917 | 5,350 | 4,773 | 20,1 |
| M7 | 1 | 6 | 5,917 | 6,350 | 5,773 | 28,9 |
| M8 | 1,25 | 6,8 | 6,647 | 7,188 | 6,466 | 36,6 |
| M10 | 1,5 | 8,5 | 8,376 | 9,026 | 8,160 | 58,0 |
| M12 | 1,75 | 10,2 | 10,106 | 10,863 | 9,853 | 84,3 |
| M14 | 2 | 12 | 11,835 | 12,701 | 11,546 | 115 |
| M16 | 2 | 14 | 13,835 | 14,701 | 13,546 | 157 |
| M18 | 2,5 | 15,5 | 15,294 | 16,376 | 14,933 | 192 |
| M20 | 2,5 | 17,5 | 17,294 | 18,376 | 16,933 | 245 |
| M22 | 2,5 | 19,5 | 19,294 | 20,376 | 18,933 | 303 |
| M24 | 3 | 21 | 20,752 | 22,051 | 20,319 | 353 |
| M27 | 3 | 24 | 23,752 | 25,051 | 23,319 | 459 |
| M30 | 3,5 | 26,5 | 26,211 | 27,727 | 25,706 | 561 |
| M33 | 3,5 | 29,5 | 29,211 | 30,727 | 28,706 | 694 |
| M36 | 4 | 32 | 31,670 | 33,402 | 31,093 | 817 |
| M39 | 4 | 35 | 34,670 | 36,402 | 34,093 | 976 |
| M42 | 4,5 | 37,5 | 37,129 | 39,077 | 36,479 | 1.121 |
| M45 | 4,5 | 40,5 | 40,129 | 42,077 | 39,479 | 1.306 |
| M48 | 5 | 43 | 42,587 | 44,752 | 41,866 | 1.473 |
| M52 | 5 | 47 | 46,587 | 48,752 | 45,866 | 1.758 |
| M56 | 5,5 | 50,5 | 50,046 | 52,428 | 49,252 | 2.030 |
| M60 | 5,5 | 54,5 | 54,046 | 56,428 | 53,252 | 2.362 |
| M64 | 6 | 58 | 57,505 | 60,103 | 56,639 | 2.676 |
Fuente: YO ASI 261 (passos), YO ASI 68-1 (perfil básico), YO ASI 898-1 (Como), DE 336 (ejercicios).
