Tabela de Corrente de Rolos ISO 606 Série B (DE 8187)
Corrente de rolos simples série europeia (YO ASI 606 B / DE 8187 / licenciatura). Não intercambiável com a série americana ANSI (ex.: 08B ≠ ANSI 40, apesar do mesmo passo de 1/2").
- NormaYO ASI 606 / DE 8187
- Linhas8
- Atualizada24 de October de 2026
Blocos CAD 2D e 3D
Baixe blocos prontos para o seu projeto
Aplicación Autolisp para AutoCAD FPCAD
Haz clic para conocer las herramientas para tu proyecto!
Hojas de cálculo de N3
Cálculos de engenharia prontos em Excel

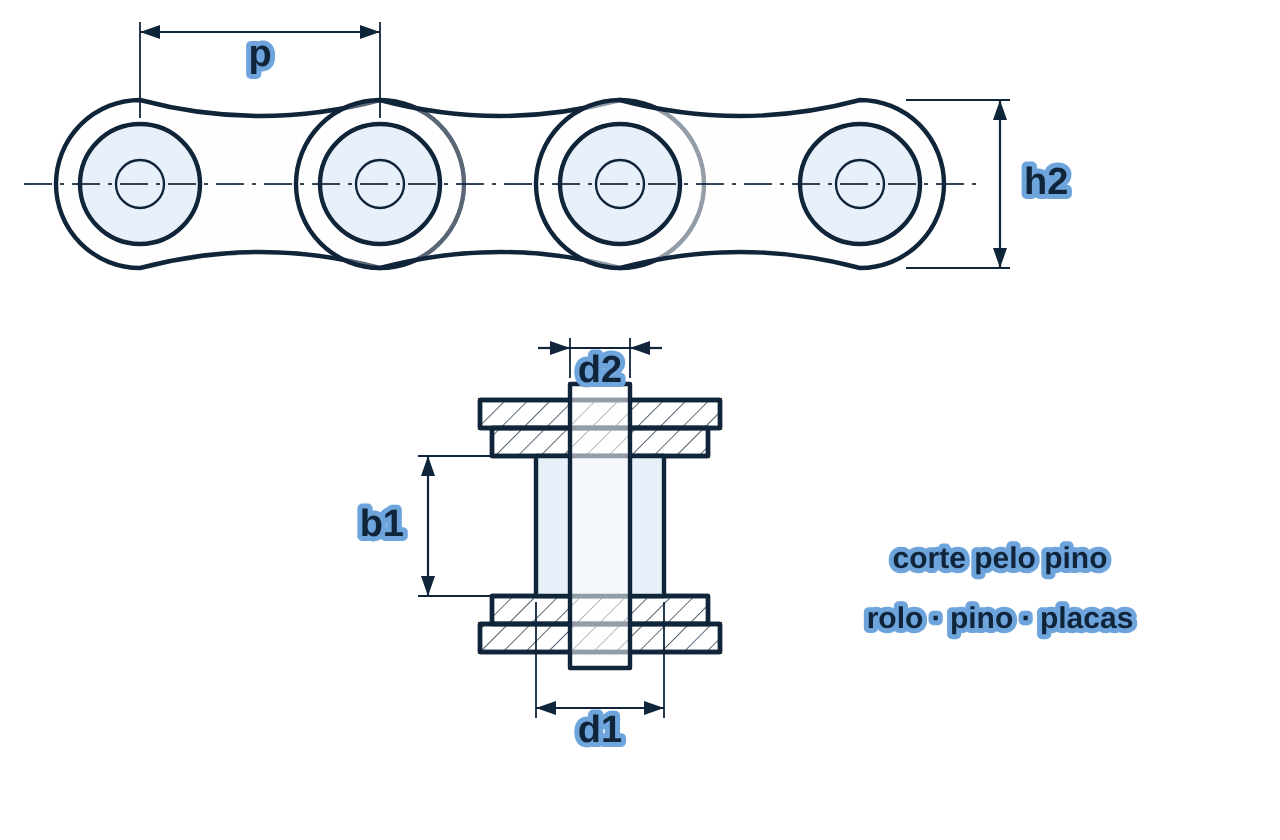

Variáveis da tabela
- pag
- paso
- b1
- largura interna mín.
- d1
- Ø do rolo
- d2
- Ø do pino
- h
- altura da placa, carga mín. de ruptura (YO ASI 606)
Como usar
- Carga de trabalho: use fator de serviço; em geral a carga de trabalho fica entre 1/7 mi 1/10 da carga de ruptura. Para duplex (-2) e triplex (-3), a carga de ruptura é ≈ 2× e 3×.
| Corrente | Paso pag mm | Paso pol | Larg. interno b1 mm | Ø rolo d1 mm | Ø pino d2 mm | Altura placa h mm | Ruptura mín. kN | Pulpa kg / m |
|---|---|---|---|---|---|---|---|---|
| 05B-1 | 8 | — | 3,00 | 5,00 | 2,31 | 7,1 | 4,4 | 0,18 |
| 06B-1 | 9,525 | 3/8" | 5,72 | 6,35 | 3,28 | 8,1 | 8,9 | 0,39 |
| 08B-1 | 12,7 | 1/2" | 7,75 | 8,51 | 4,45 | 11,7 | 17,8 | 0,65 |
| 10B-1 | 15,875 | 5/8" | 9,65 | 10,16 | 5,08 | 14,6 | 22,2 | 0,91 |
| 12B-1 | 19,05 | 3/4" | 11,68 | 12,07 | 5,72 | 16,0 | 28,9 | 1,24 |
| 16B-1 | 25,4 | 1" | 17,02 | 15,88 | 8,28 | 19,7 | 60 | 2,62 |
| 20B-1 | 31,75 | 1.1/4" | 19,56 | 19,05 | 10,19 | 26,0 | 95 | 3,81 |
| 24B-1 | 38,1 | 1.1/2" | 25,40 | 25,40 | 14,63 | 33,0 | 160 | 6,65 |
Fuente: catálogo KCM – BS/ISO 606 B Roller Chain.
