Tabela de Vergalhão CA-50 e CA-60 – Bitolas e Peso (NBR 7480)

Como usar

• Massa nominal = área × 7.850 kg/m³. Barra padrão de 12 M (peças especiais de 6 UN 15 m sob consulta). Tolerância de massa linear conforme NBR 7480.
• Propriedades mínimas — CA-50: fluire 500 MPa, resistenza 540 MPa (relação ≥ 1,08), alongamento 8 %. CA-60: escoamento mínimo 600 MPa (demais requisitos — resistência, alongamento e dobramento — conforme tabela da NBR 7480).

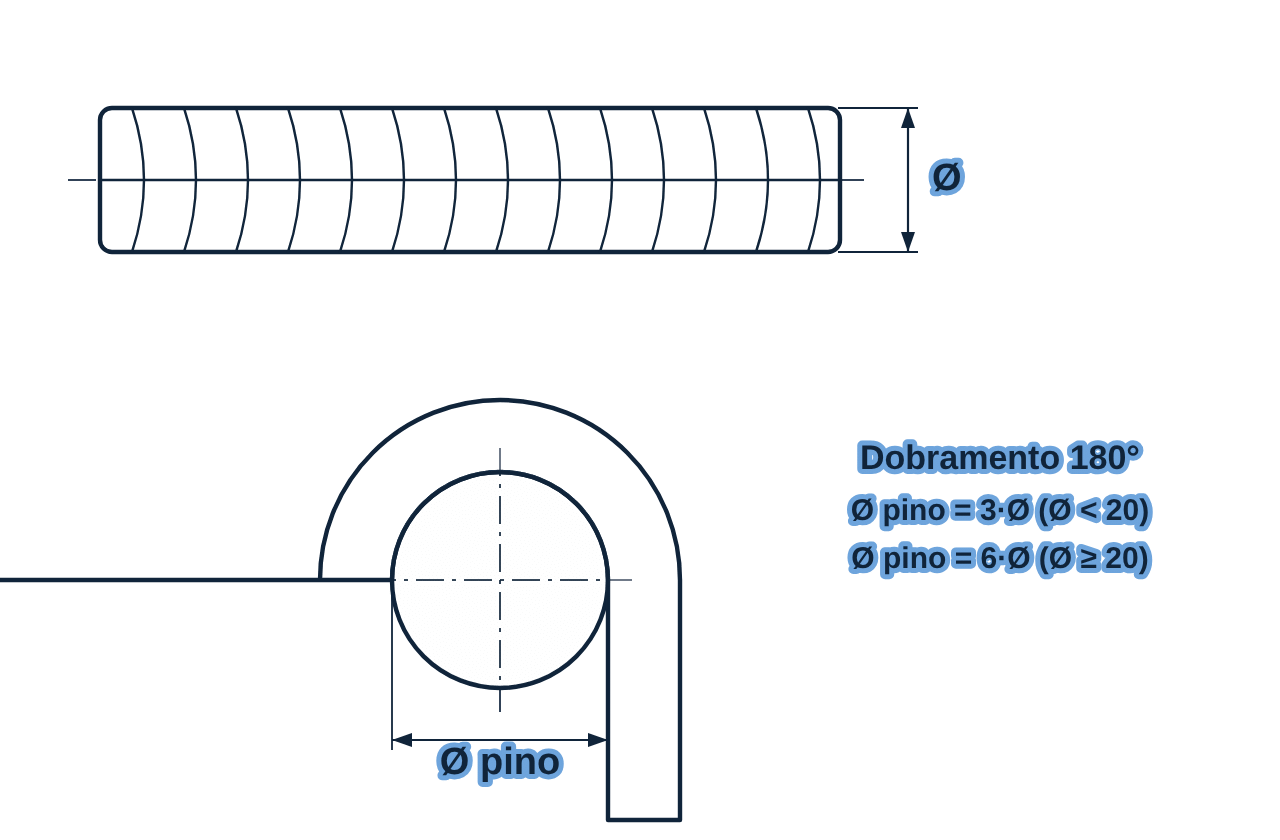

• Pino de dobramento (ensaio de laboratório): CA-50 3 Ø para Ø < 20 mm e 6 Ø para Ø ≥ 20 mm. Na obra, dobras com 5 Ø (< 20 mm) e 8 Ø (≥ 20 mm) — siga a NBR 6118.
• Polegada = referência comercial aproximada (não é medida exata).
