Tabela de Conversão de Dureza HRC – HV – HB – Resistência à Tração
Conversão aproximada entre escalas de dureza para aços não austeníticos (carbono e baixa liga), conforme ASTM E140 Tabela 1.
- Linhas59
- Atualizada24 l'ottobre 2026
Applicazione Autolisp per AutoCAD FPCAD
Fai clic per conoscere gli strumenti per il tuo progetto!
Fogli di calcolo N3
Cálculos de engenharia prontos em Excel
Calcoli online gratuiti
Ferramentas gratuitas de cálculo

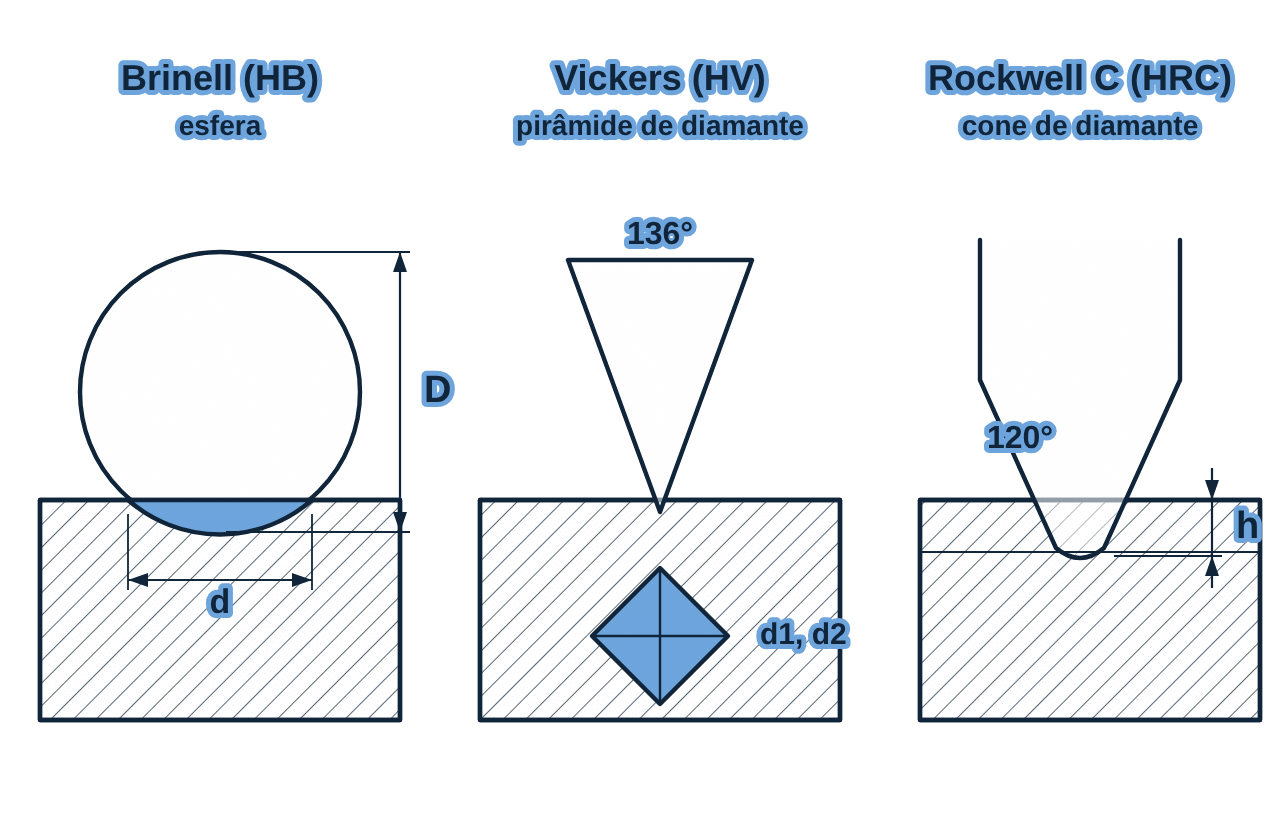

Variáveis da tabela
- HRC
- Rockwell C
- HV
- Vickers
- HB
- Brinell (esfera 10 mm, 3.000 kgf; esfera de aço padrão ou de carboneto de tungstênio)
- HRA
- Rockwell A
- HRB
- Rockwell B
- HS
- Shore
Como usar
- Valores entre parênteses estão fora da faixa recomendada da escala (somente referência). Resistência à tração é estimativa — não substitui ensaio de tração.
- NÃO use para aço inox austenítico, ghisa, alumínio, cobre e latão (há tabelas próprias). Em especificação de compra, exija o ensaio na escala pedida.
| HRC | HV | HB esfera aço | HB esfera WC | HRA | HRB | Shore HS | Tração aprox. MPa |
|---|---|---|---|---|---|---|---|
| 68 | 940 | — | — | 85,6 | — | 97 | — |
| 67 | 900 | — | — | 85,0 | — | 95 | — |
| 66 | 865 | — | — | 84,5 | — | 92 | — |
| 65 | 832 | — | (739) | 83,9 | — | 91 | — |
| 64 | 800 | — | (722) | 83,4 | — | 88 | — |
| 63 | 772 | — | (705) | 82,8 | — | 87 | — |
| 62 | 746 | — | (688) | 82,3 | — | 85 | — |
| 61 | 720 | — | (670) | 81,8 | — | 83 | — |
| 60 | 697 | — | (654) | 81,2 | — | 81 | — |
| 59 | 674 | — | (634) | 80,7 | — | 80 | — |
| 58 | 653 | — | 615 | 80,1 | — | 78 | — |
| 57 | 633 | — | 595 | 79,6 | — | 76 | — |
| 56 | 613 | — | 577 | 79,0 | — | 75 | — |
| 55 | 595 | — | 560 | 78,5 | — | 74 | 2.075 |
| 54 | 577 | — | 543 | 78,0 | — | 72 | 2.015 |
| 53 | 560 | — | 525 | 77,4 | — | 71 | 1.950 |
| 52 | 544 | (500) | 512 | 76,8 | — | 69 | 1.880 |
| 51 | 528 | (487) | 496 | 76,3 | — | 68 | 1.820 |
| 50 | 513 | (475) | 481 | 75,9 | — | 67 | 1.760 |
| 49 | 498 | (464) | 469 | 75,2 | — | 66 | 1.695 |
| 48 | 484 | 451 | 455 | 74,7 | — | 64 | 1.635 |
| 47 | 471 | 442 | 443 | 74,1 | — | 63 | 1.580 |
| 46 | 458 | 432 | 432 | 73,6 | — | 62 | 1.530 |
| 45 | 446 | 421 | 421 | 73,1 | — | 60 | 1.480 |
| 44 | 434 | 409 | 409 | 72,5 | — | 58 | 1.435 |
| 43 | 423 | 400 | 400 | 72,0 | — | 57 | 1.385 |
| 42 | 412 | 390 | 390 | 71,5 | — | 56 | 1.340 |
| 41 | 402 | 381 | 381 | 70,9 | — | 55 | 1.295 |
| 40 | 392 | 371 | 371 | 70,4 | — | 54 | 1.250 |
| 39 | 382 | 362 | 362 | 69,9 | — | 52 | 1.215 |
| 38 | 372 | 353 | 353 | 69,4 | — | 51 | 1.180 |
| 37 | 363 | 344 | 344 | 68,9 | — | 50 | 1.160 |
| 36 | 354 | 336 | 336 | 68,4 | (109,0) | 49 | 1.115 |
| 35 | 345 | 327 | 327 | 67,9 | (108,5) | 48 | 1.080 |
| 34 | 336 | 319 | 319 | 67,4 | (108,0) | 47 | 1.055 |
| 33 | 327 | 311 | 311 | 66,8 | (107,5) | 46 | 1.025 |
| 32 | 318 | 301 | 301 | 66,3 | (107,0) | 44 | 1.000 |
| 31 | 310 | 294 | 294 | 65,8 | (106,0) | 43 | 980 |
| 30 | 302 | 286 | 286 | 65,3 | (105,5) | 42 | 950 |
| 29 | 294 | 279 | 279 | 64,7 | (104,5) | 41 | 930 |
| 28 | 286 | 271 | 271 | 64,3 | (104,0) | 41 | 910 |
| 27 | 279 | 264 | 264 | 63,8 | (103,0) | 40 | 880 |
| 26 | 272 | 258 | 258 | 63,3 | (102,5) | 38 | 860 |
| 25 | 266 | 253 | 253 | 62,8 | (101,5) | 38 | 840 |
| 24 | 260 | 247 | 247 | 62,4 | (101,0) | 37 | 825 |
| 23 | 254 | 243 | 243 | 62,0 | 100,0 | 36 | 805 |
| 22 | 248 | 237 | 237 | 61,5 | 99,0 | 35 | 785 |
| 21 | 243 | 231 | 231 | 61,0 | 98,5 | 35 | 770 |
| 20 | 238 | 226 | 226 | 60,5 | 97,8 | 34 | 760 |
| (18) | 230 | 219 | 219 | — | 96,7 | 33 | 730 |
| (16) | 222 | 212 | 212 | — | 95,5 | 32 | 705 |
| (14) | 213 | 203 | 203 | — | 93,9 | 31 | 675 |
| (12) | 204 | 194 | 194 | — | 92,3 | 29 | 650 |
| (10) | 196 | 187 | 187 | — | 90,7 | 28 | 620 |
| (8) | 188 | 179 | 179 | — | 89,5 | 27 | 600 |
| (6) | 180 | 171 | 171 | — | 87,1 | 26 | 580 |
| (4) | 173 | 165 | 165 | — | 85,5 | 25 | 550 |
| (2) | 166 | 158 | 158 | — | 83,5 | 24 | 530 |
| (0) | 160 | 152 | 152 | — | 81,7 | 24 | 515 |
Fonte: ASTM E140 Tabela 1 (via NBK – Conversion table of hardness, valores ASTM/SAE/ASM).
