Tabela de Tolerâncias Gerais ISO 2768-1 (Linear e Angular)

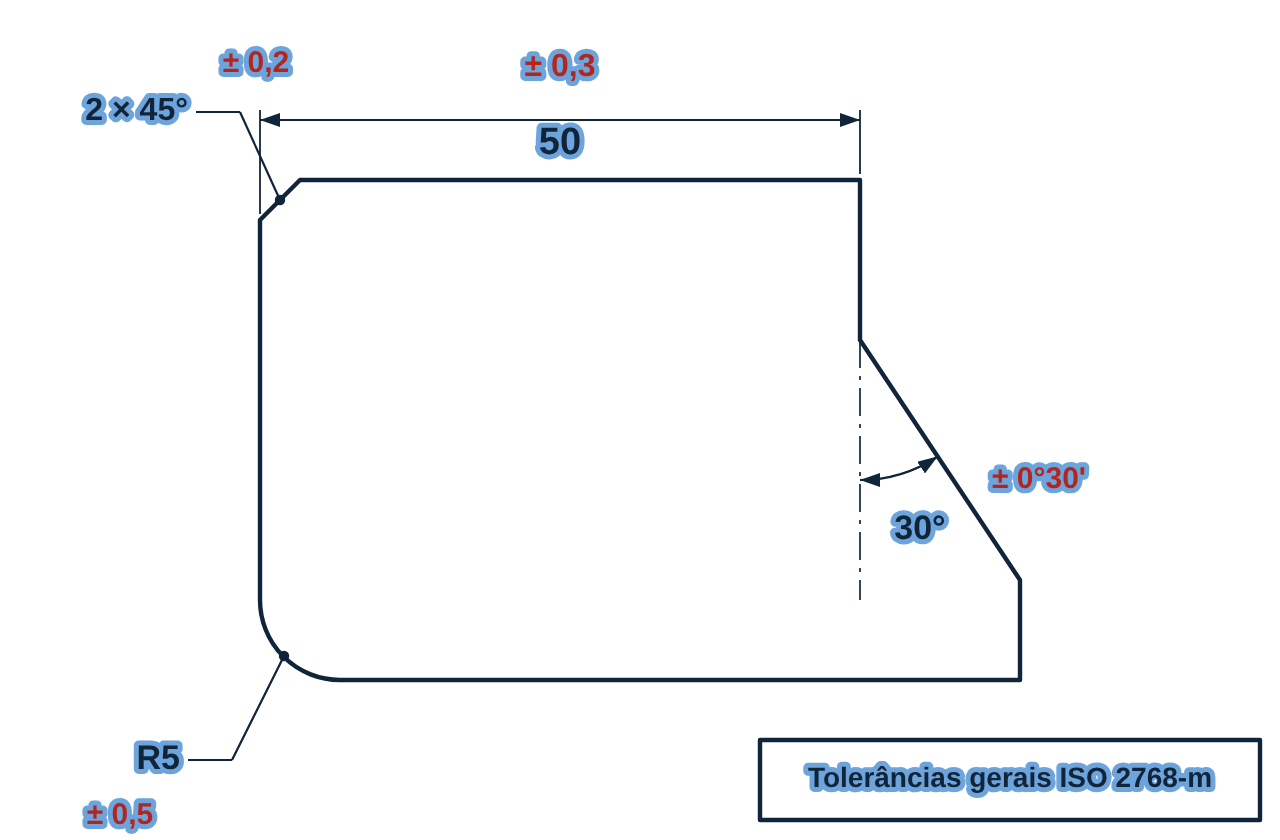

Tolerâncias aplicadas a cotas sem indicação de tolerância no desenho, quando a legenda diz "Tolerâncias gerais ISO 2768-m" (ou f, C, v).
- NormaISO 2768-1
- Linhas16
- Atualizada24 l'ottobre 2026
Applicazione Autolisp per AutoCAD FPCAD
Fai clic per conoscere gli strumenti per il tuo progetto!
Fogli di calcolo N3
Cálculos de engenharia prontos em Excel
Calcoli online gratuiti
Ferramentas gratuitas de cálculo
Como usar
- Classes: f = fina, m = média (a mais usada em usinagem), c = grosseira, v = muito grosseira. Valores em mm (angulares em graus e minutos).
- Linear e raio/chanfro: faixa da cota nominal (acima de … até). Angular: faixa pelo comprimento do lado MENOR do ângulo, em mm.
| Tipo de cota | Faixa nominal mm | F fina | M média | C grosseira | v muito grosseira |
|---|---|---|---|---|---|
| Lineare | 0,5 UN 3 | ± 0,05 | ± 0,1 | ± 0,2 | — |
| Lineare | 3 UN 6 | ± 0,05 | ± 0,1 | ± 0,3 | ± 0,5 |
| Lineare | 6 UN 30 | ± 0,1 | ± 0,2 | ± 0,5 | ± 1 |
| Lineare | 30 UN 120 | ± 0,15 | ± 0,3 | ± 0,8 | ± 1,5 |
| Lineare | 120 UN 400 | ± 0,2 | ± 0,5 | ± 1,2 | ± 2,5 |
| Lineare | 400 UN 1.000 | ± 0,3 | ± 0,8 | ± 2 | ± 4 |
| Lineare | 1.000 UN 2.000 | ± 0,5 | ± 1,2 | ± 3 | ± 6 |
| Lineare | 2.000 UN 4.000 | — | ± 2 | ± 4 | ± 8 |
| Fulmine / chanfro | 0,5 UN 3 | ± 0,2 | ± 0,2 | ± 0,4 | ± 0,4 |
| Fulmine / chanfro | 3 UN 6 | ± 0,5 | ± 0,5 | ± 1 | ± 1 |
| Fulmine / chanfro | acima de 6 | ± 1 | ± 1 | ± 2 | ± 2 |
| Angular | fino al 10 | ± 1° | ± 1° | ± 1°30' | ± 3° |
| Angular | 10 UN 50 | ± 0°30' | ± 0°30' | ± 1° | ± 2° |
| Angular | 50 UN 120 | ± 0°20' | ± 0°20' | ± 0°30' | ± 1° |
| Angular | 120 UN 400 | ± 0°10' | ± 0°10' | ± 0°15' | ± 0°30' |
| Angular | acima de 400 | ± 0°5' | ± 0°5' | ± 0°10' | ± 0°20' |
Fonte: ISO 2768-1:1989 (DIN ISO 2768-1), conferido com Star Rapid – General Tolerances DIN ISO 2768.
