Tabela de Ajustes Recomendados Furo-Base ISO 286
Combinações furo/eixo do sistema furo-base (furo H) mais usadas e suas aplicações.
- NormaISO 286
- Linhas11
- Atualizada24 l'ottobre 2026
Applicazione Autolisp per AutoCAD FPCAD
Fai clic per conoscere gli strumenti per il tuo progetto!
Fogli di calcolo N3
Cálculos de engenharia prontos em Excel
Calcoli online gratuiti
Ferramentas gratuitas de cálculo
Como usar

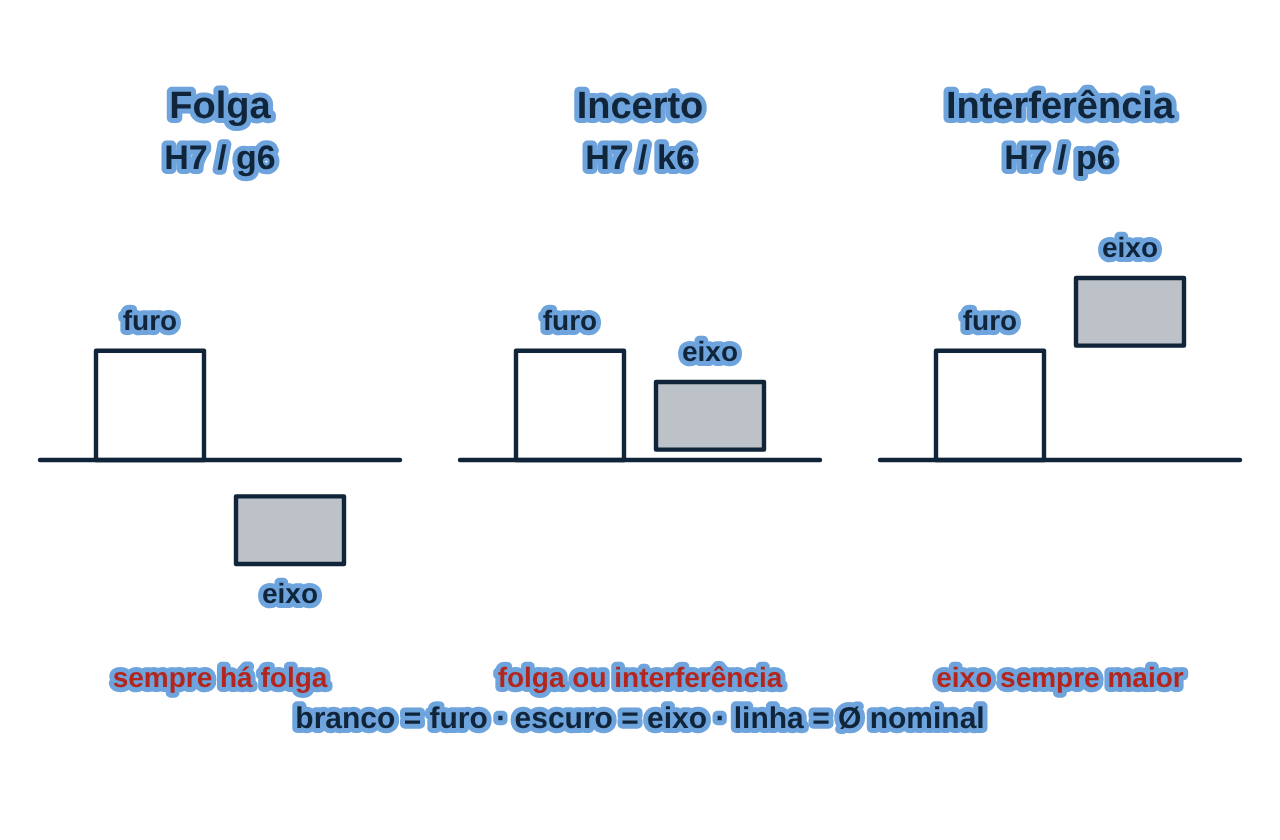

- Folga: sempre há jogo. Incerto (transizione): pode haver pequena folga ou pequena interferência. Interferência: o eixo é sempre maior que o furo.
- Para rolamentos, siga a recomendação do fabricante (depende da carga, rotação e se o anel é girante). Os afastamentos estão nas tabelas de Tolerâncias ISO 286 – Furos e Eixos (as classes c11, d9 e s6 ainda não constam nelas).
| Tipo de ajuste | Regolazione furo / asse | Denominação | Aplicações típicas |
|---|---|---|---|
| Folga | H11 / c11 | Muito folgado | Montagens grosseiras, peças sujeitas a dilatação, pinos de articulação em ambiente sujo |
| Folga | H9 / d9 | Livre / rotativo folgado | Mancais com grandes variações de temperatura, rotação alta e baixa carga |
| Folga | H8 / f7 | Rotativo | Mancais de deslizamento lubrificados, eixos de máquinas, bombe, riduttori |
| Folga | H7 / g6 | Deslizante | Peças que deslizam ou giram com precisão: guias, pinos-guia, engrenagens deslizantes |
| Folga | H7 / h6 | Deslizante justo | Montagem manual com lubrificação; peças posicionadas que podem ser desmontadas |
| Incerto | H7 / js6 | Aderente | Cubos de polias, engrenagens e acoplamentos com chaveta; montagem com martelo de borracha |
| Incerto | H7 / k6 | Forçado leve | Cubos, polias, rolamentos (anel interno com carga moderada); montagem com prensa leve |
| Incerto | H7 / m6 | Forçado médio | Rolamentos com carga pesada, buchas, engrenagens em eixos |
| Incerto | H7 / n6 | Forçado | Buchas de bronze, rotori; montagem com prensa |
| Interferência | H7 / p6 | Prensado | Boccole, coroas e cubos que transmitem torque sem chaveta; prensa ou aquecimento |
| Interferência | H7 / s6 | Prensado forte | Montagem permanente com aquecimento do furo ou resfriamento do eixo |
Fonte: ISO 286-1:2010 (ajustes preferenciais); aplicações conforme prática de projeto (CAD Forum – ISO Tolerances; Fábrica do Projeto – Seleção e aplicação de tolerâncias).
