Tabela de Tolerâncias Geométricas Gerais ISO 2768-2

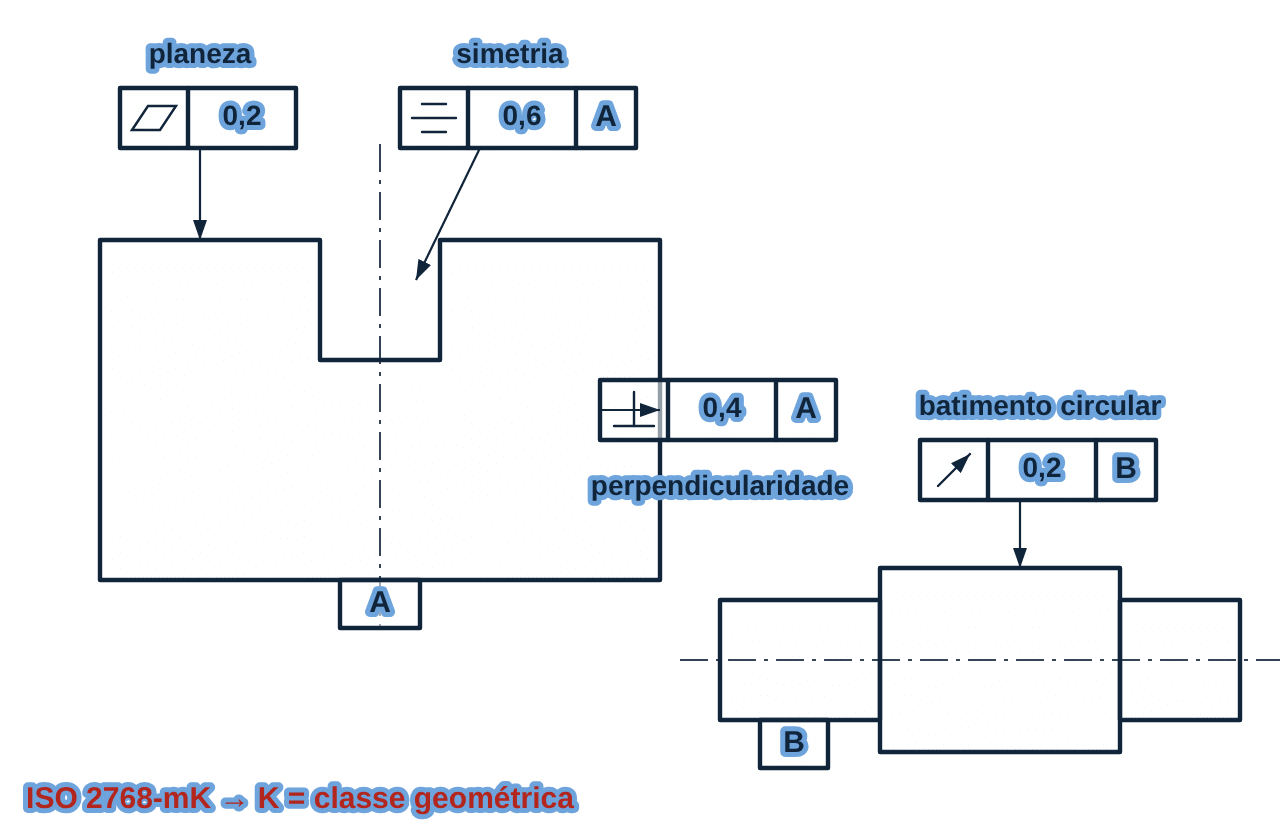

Tolerâncias geométricas gerais para elementos sem indicação no desenho. Usadas junto com a ISO 2768-1: "ISO 2768-mK" = linear classe m + geométrica classe K.
- NormaISO 2768-2
- Linhas15
- Atualizada24 l'ottobre 2026
Applicazione Autolisp per AutoCAD FPCAD
Fai clic per conoscere gli strumenti per il tuo progetto!
Fogli di calcolo N3
Cálculos de engenharia prontos em Excel
Calcoli online gratuiti
Ferramentas gratuitas de cálculo
Como usar
- Classes: H = fina, K = média, L = grosseira. Valores em mm.
- Retitude e planeza: pelo comprimento do elemento. Perpendicularidade: pelo comprimento do lado MENOR. Simetria: pelo comprimento do elemento maior. Batimento: valor único por classe.
| Característica | Lunghezza nominal mm | H fina | K média | l grosseira |
|---|---|---|---|---|
| Retitude e planeza | fino al 10 | 0,02 | 0,05 | 0,1 |
| Retitude e planeza | 10 UN 30 | 0,05 | 0,1 | 0,2 |
| Retitude e planeza | 30 UN 100 | 0,1 | 0,2 | 0,4 |
| Retitude e planeza | 100 UN 300 | 0,2 | 0,4 | 0,8 |
| Retitude e planeza | 300 UN 1.000 | 0,3 | 0,6 | 1,2 |
| Retitude e planeza | 1.000 UN 3.000 | 0,4 | 0,8 | 1,6 |
| Perpendicularidade | fino al 100 | 0,2 | 0,4 | 0,6 |
| Perpendicularidade | 100 UN 300 | 0,3 | 0,6 | 1 |
| Perpendicularidade | 300 UN 1.000 | 0,4 | 0,8 | 1,5 |
| Perpendicularidade | 1.000 UN 3.000 | 0,5 | 1 | 2 |
| Simetria | fino al 100 | 0,5 | 0,6 | 0,6 |
| Simetria | 100 UN 300 | 0,5 | 0,6 | 1 |
| Simetria | 300 UN 1.000 | 0,5 | 0,8 | 1,5 |
| Simetria | 1.000 UN 3.000 | 0,5 | 1 | 2 |
| Batimento circular | qualquer | 0,1 | 0,2 | 0,5 |
Fonte: ISO 2768-2:1989, conferido com Star Rapid – General Tolerances DIN ISO 2768.
