Tabella delle tolleranze ISO 286 – Eixos (h6, h7, h8, h9…)
Afastamentos-limite (superior / inferiore) em micrômetros (µm = 0,001 mm) para as classes de tolerância mais usadas em eixos, conforme ISO 286-2.
- NormaISO 286
- Linhas13
- Atualizada24 l'ottobre 2026
Applicazione Autolisp per AutoCAD FPCAD
Fai clic per conoscere gli strumenti per il tuo progetto!
Fogli di calcolo N3
Cálculos de engenharia prontos em Excel
Calcoli online gratuiti
Ferramentas gratuitas de cálculo
Como usar
- Como ler: localize a faixa de diâmetro nominal (acima de … até, em mm) e a classe. Ex.: eixo Ø 40 g6 = −9 / −25 → 39,975 UN 39,991 mm.

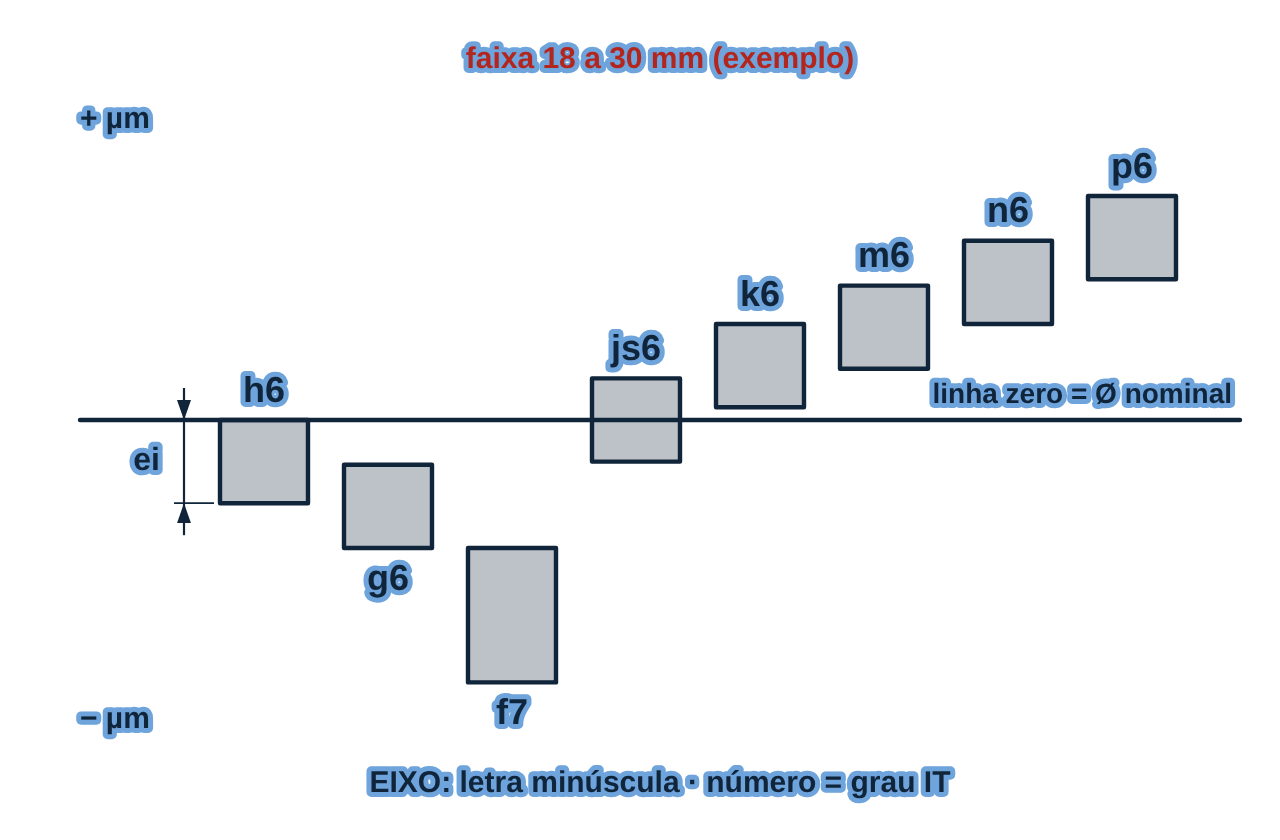

- Letras minúsculas = eixos; o número é o grau IT (quanto menor, mais apertado). Para escolher o par furo/eixo veja a Tabela de Ajustes Recomendados.
| Ø nominal acima de … até mm | h6 µm | h7 µm | h8 µm | h9 µm | h11 µm | g6 µm | f7 µm | js6 µm | k6 µm | m6 µm | n6 µm | p6 µm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 UN 3 | 0 / −6 | 0 / −10 | 0 / −14 | 0 / −25 | 0 / −60 | −2 / −8 | −6 / −16 | +3 / −3 | +6 / 0 | +8 / +2 | +10 / +4 | +12 / +6 |
| 3 UN 6 | 0 / −8 | 0 / −12 | 0 / −18 | 0 / −30 | 0 / −75 | −4 / −12 | −10 / −22 | +4 / −4 | +9 / +1 | +12 / +4 | +16 / +8 | +20 / +12 |
| 6 UN 10 | 0 / −9 | 0 / −15 | 0 / −22 | 0 / −36 | 0 / −90 | −5 / −14 | −13 / −28 | +4,5 / −4,5 | +10 / +1 | +15 / +6 | +19 / +10 | +24 / +15 |
| 10 UN 18 | 0 / −11 | 0 / −18 | 0 / −27 | 0 / −43 | 0 / −110 | −6 / −17 | −16 / −34 | +5,5 / −5,5 | +12 / +1 | +18 / +7 | +23 / +12 | +29 / +18 |
| 18 UN 30 | 0 / −13 | 0 / −21 | 0 / −33 | 0 / −52 | 0 / −130 | −7 / −20 | −20 / −41 | +6,5 / −6,5 | +15 / +2 | +21 / +8 | +28 / +15 | +35 / +22 |
| 30 UN 50 | 0 / −16 | 0 / −25 | 0 / −39 | 0 / −62 | 0 / −160 | −9 / −25 | −25 / −50 | +8 / −8 | +18 / +2 | +25 / +9 | +33 / +17 | +42 / +26 |
| 50 UN 80 | 0 / −19 | 0 / −30 | 0 / −46 | 0 / −74 | 0 / −190 | −10 / −29 | −30 / −60 | +9,5 / −9,5 | +21 / +2 | +30 / +11 | +39 / +20 | +51 / +32 |
| 80 UN 120 | 0 / −22 | 0 / −35 | 0 / −54 | 0 / −87 | 0 / −220 | −12 / −34 | −36 / −71 | +11 / −11 | +25 / +3 | +35 / +13 | +45 / +23 | +59 / +37 |
| 120 UN 180 | 0 / −25 | 0 / −40 | 0 / −63 | 0 / −100 | 0 / −250 | −14 / −39 | −43 / −83 | +12,5 / −12,5 | +28 / +3 | +40 / +15 | +52 / +27 | +68 / +43 |
| 180 UN 250 | 0 / −29 | 0 / −46 | 0 / −72 | 0 / −115 | 0 / −290 | −15 / −44 | −50 / −96 | +14,5 / −14,5 | +33 / +4 | +46 / +17 | +60 / +31 | +79 / +50 |
| 250 UN 315 | 0 / −32 | 0 / −52 | 0 / −81 | 0 / −130 | 0 / −320 | −17 / −49 | −56 / −108 | +16 / −16 | +36 / +4 | +52 / +20 | +66 / +34 | +88 / +56 |
| 315 UN 400 | 0 / −36 | 0 / −57 | 0 / −89 | 0 / −140 | 0 / −360 | −18 / −54 | −62 / −119 | +18 / −18 | +40 / +4 | +57 / +21 | +73 / +37 | +98 / +62 |
| 400 UN 500 | 0 / −40 | 0 / −63 | 0 / −97 | 0 / −155 | 0 / −400 | −20 / −60 | −68 / −131 | +20 / −20 | +45 / +5 | +63 / +23 | +80 / +40 | +108 / +68 |
Fonte: ISO 286-2:2010 (valores conferidos com CAD Forum – ISO Tolerances).
